一、 论文资料的准备
1、 设计题目：济南市高级技工学校实习车间
项目概要：该项目为技工学校实习车间，三层框架结构。楼面采用压型钢板组合楼板，墙面采用夹心聚苯乙烯保温板。建筑面积4527.24 m2 ，建筑高度：14.05 m：使用年限：50年。
2、 建筑耐火等级二级，结构安全等级二级，屋面防水等级为三级，环境类别为一类。
3、 该项目抗震设防烈度7度，设计地震分组为第二组，设计基本地震加速度为0.05g，地面粗类别为b类，场地类别二类。
4、 采用标准图集及通用图集
5、 屋面和楼面均布活荷载标准值：非上人屋面荷载标准值0.5 KN/m2，楼面荷载标准值9.0 KN/m2，楼梯荷载标准值3.5 KN/m2，基本风压0.45KN/m2，基本雪压0.30 KN/m2。

三、主要内容、研究方法、研究思路
（一）、主要内容：
（1）建筑部分：根据题目做建筑方案，并由指导老师检查，每位同学绘制一定深度要求的建筑图。
（2）结构部分：结构选型为轻钢结构。结构平面布置，水平地震作用计算，风荷载计算，框架的内力分析及基础设计，雨蓬、楼梯等构件设计，并绘制结构施工图。
（二）研究方法及研究思路：
按要求在规定时间内独立完成一定深度的建筑设计、结构设计和经济分析的研究方法。
1、建筑部分：（1）建筑方案设计；（2） 建筑施工 图：完成平、立、剖面图详图等。
2、结构部分：（1）结构计算：采用底部剪力法进行水平地震作用计算，并验算横向侧移。框架在竖向荷载作用下采用分层法、D值法进行内力分析，并组合；（2）结构施工图：截面设计、基础设计及构件设计
研究思路，先进行建筑设计，为结构设计提供依据，建筑平、立、剖面图，同时训练我们的上机操作能力，建筑大样图，使其掌握节点构造及工程做法，而后进行结构选型，平面布置，内力计算、结构设计、绘结构图。

2

3

4

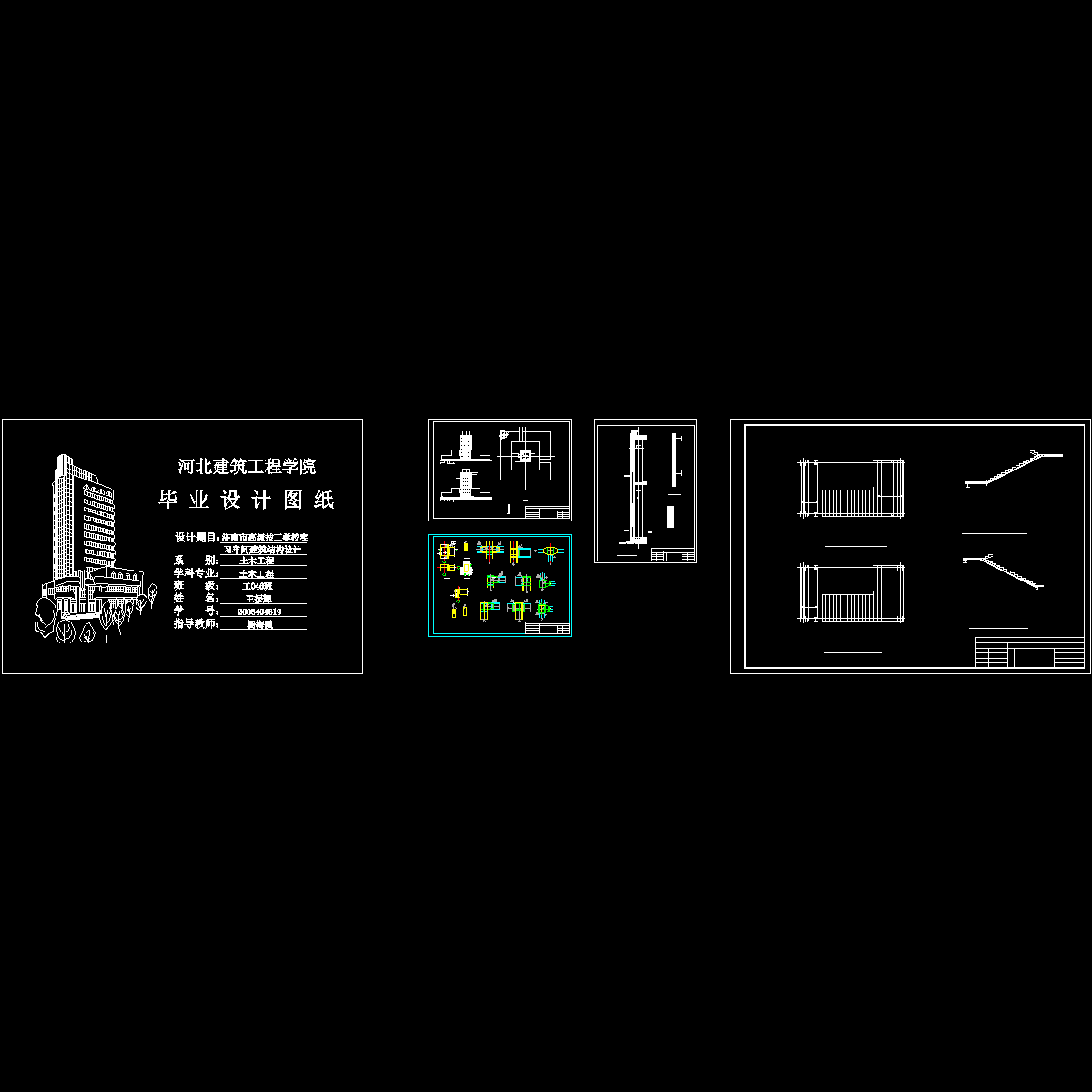

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
