7层框架剪力墙结构金融营业办公用房建筑结构施工CAD图纸

  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:67张
  • 设计年代:近代

附件详情

该项目是发行库及营业办公用房项目,地上7层,框剪结构,总建筑设计面积:3127平方米,占地面积:1110平方米,抗震设防烈度为7度,采用预应力静压管桩基础,基础设计等级为乙级。
结构专业该资料包含:结构设计总说明,桩位布置图,承台布置图,各层梁配筋图,板配筋图,柱布置图,剪力墙布置图,节点详图,电梯井剪力墙配筋图,楼梯图等共计38张图。
建筑专业该资料包含:建筑设计说明,门窗详图,平面图,立面图,剖面图,卫生间详图,电梯详图,节点详图等共计29张图。
分享投稿时间:近几年3月。

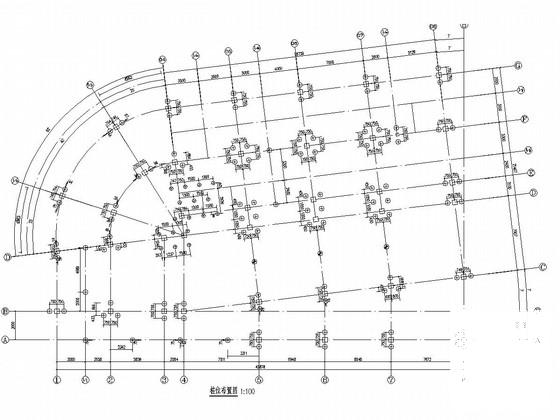

桩位布置图

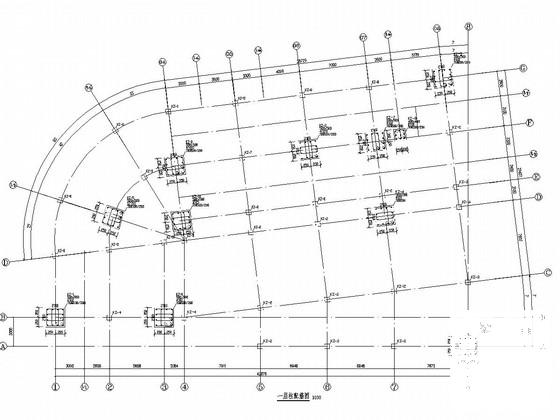

一层柱配筋图

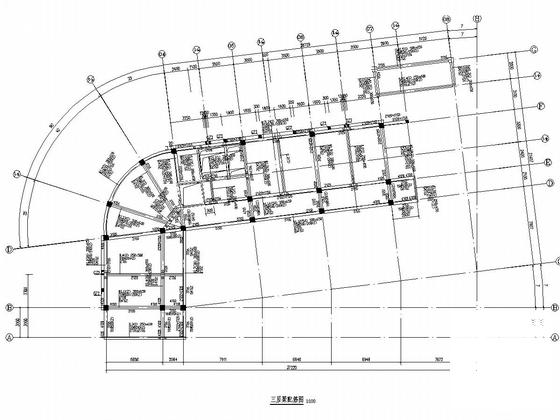

三层梁配筋图

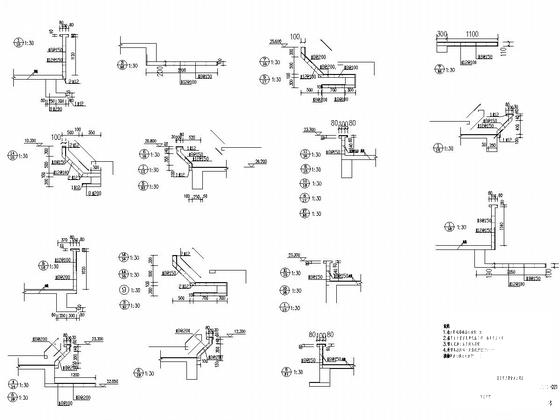

节点详图

六层平面图

卫生间详图

墙身节点

四层板配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框架剪力墙结构建筑 - 1
    框架剪力墙结构建筑 - 1
  • 框架剪力墙结构建筑 - 2
    框架剪力墙结构建筑 - 2
  • 框架剪力墙结构建筑 - 3
    框架剪力墙结构建筑 - 3
  • 框架剪力墙结构建筑 - 4
    框架剪力墙结构建筑 - 4
  • 框架剪力墙结构建筑 - 5
    框架剪力墙结构建筑 - 5
  • 框架剪力墙结构建筑 - 6
    框架剪力墙结构建筑 - 6
  • 框架剪力墙结构建筑 - 7
    框架剪力墙结构建筑 - 7
  • 框架剪力墙结构建筑 - 8
    框架剪力墙结构建筑 - 8
以上是部分截图,请下载附件后查看完整高清内容
