3层框架结构学校综合楼建筑结构施工CAD大样图

资料简介
赚取积分

建筑类别：办公
建筑高度类型：多层建筑
建筑地上层数：3层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
基础形式：桩基础
结构安全等级：二级
地基基础设计等级：丙级
抗震设防烈度：6度抗震
风压：0.35kN/平方米
雪压：0.45kN/平方米
参考图纸：29张
设计年代：近代

附件详情

该项目是学校综合楼项目，地上3层，建筑占地面积为406.38平方米，建筑总面积1379.58平方米，抗震设防烈度为6度，采用夯扩桩基础，基础设计等级为丙级。
结构专业该资料包含：结构设计总说明，基础结构平面布置图，桩大样图，基础结构平面布置图，梁结构平面布置图，板结构平面布置图，楼梯等大样图，共计12张图。
建筑专业该资料包含：建筑设计总说明，平面图，立面图，剖面图，各种大样图等共计14张图。
出图时间：2016.03

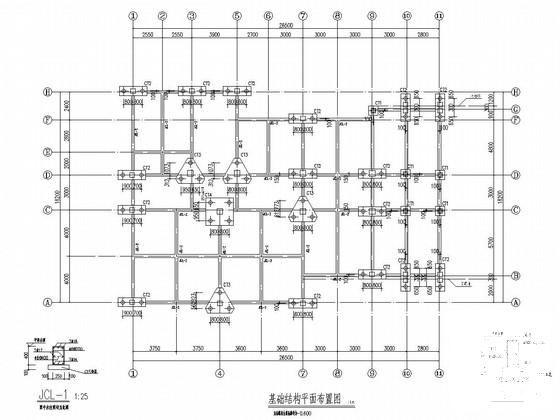

基础结构平面布置图

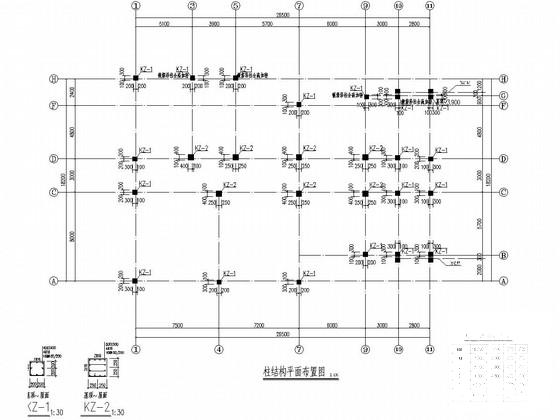

柱结构平面布置图

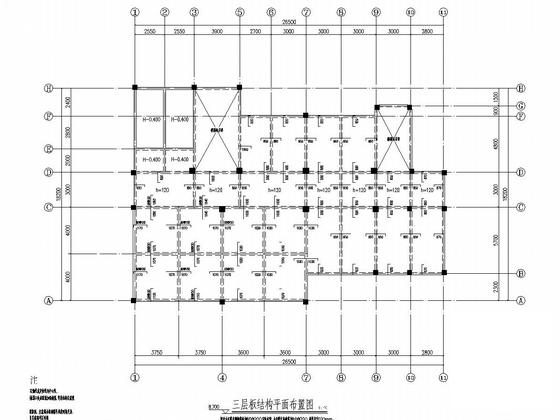

三层板结构平面布置图

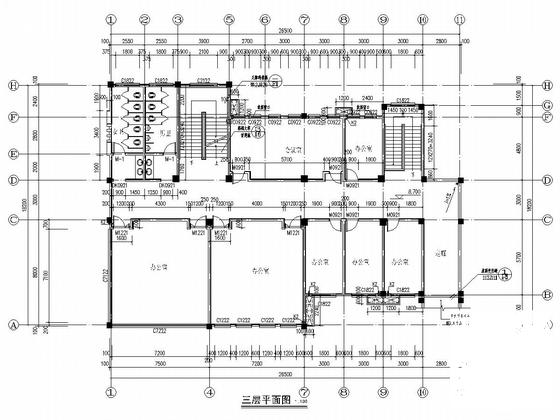

三层平面图

大样图

三层梁结构平面布置图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
