2301.39平米4层框架结构学校教学楼建筑结构全套CAD施工大样图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:32张
  • 设计年代:近代

附件详情

该项目是学校教学楼项目,地上4层,建筑占地面积为511.39平方米,建筑总面积2301.39平方米,框架结构,采用夯扩桩,基础设计等级为丙级,抗震设防烈度为6度。
结构专业该资料包含:结构设计总说明,基础平面布置图,桩大样图,柱结构平面布置图,梁结构平面布置图,板结构 平面布置图 ,楼梯等大样图,共计15张图。
建筑专业该资料包含:建筑设计总说明,平面图,立面图,剖面图,节点大样,立面装饰图,卫生间平面放大图,楼梯图等共计17张图。
分享投稿时间:近几年3月。

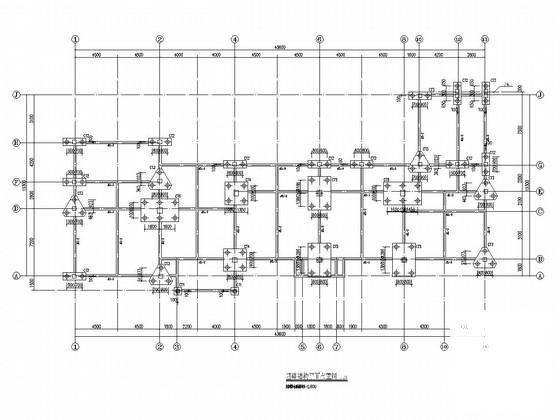

基础结构平面布置图

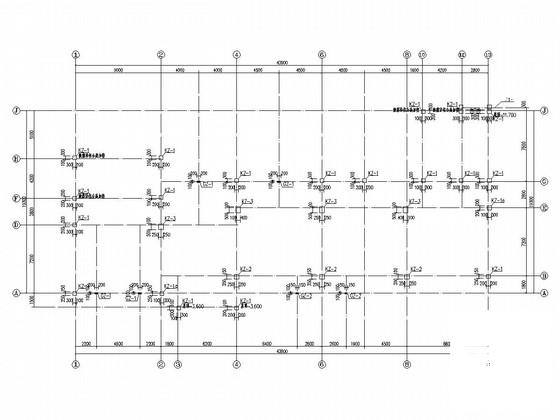

柱结构平面布置图

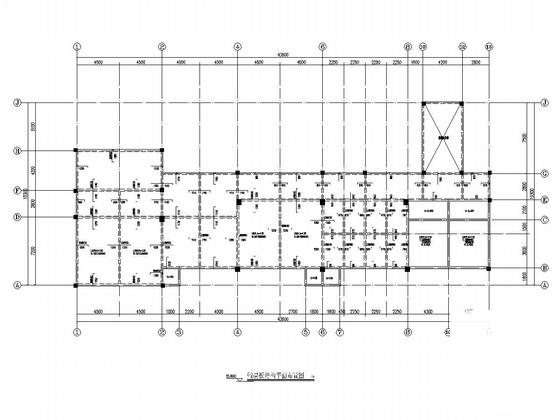

闷层板结构平面布置图

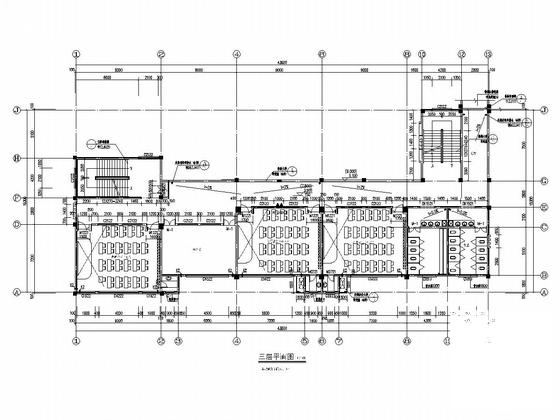

三层平面图

节点大样

墙身详图

四层梁结构平面布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 教学楼建筑施工 - 1
    教学楼建筑施工 - 1
  • 教学楼建筑施工 - 2
    教学楼建筑施工 - 2
  • 教学楼建筑施工 - 3
    教学楼建筑施工 - 3
  • 教学楼建筑施工 - 4
    教学楼建筑施工 - 4
  • 教学楼建筑施工 - 5
    教学楼建筑施工 - 5
  • 教学楼建筑施工 - 6
    教学楼建筑施工 - 6
  • 教学楼建筑施工 - 7
    教学楼建筑施工 - 7
  • 教学楼建筑施工 - 8
    教学楼建筑施工 - 8
以上是部分截图,请下载附件后查看完整高清内容
