6层框架结构教学楼全套施工CAD大样图2018

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.7kN/平方米
  • 参考图纸:69张
  • 设计年代:近代
该附件是 6层框架结构教学楼全套施工图2018
概述:是中学教学楼建设项目,包含图纸类型:结构、建筑、电气、给排水。建筑高度是23.4米。幕墙面积及型式:钢结构雨披面积32平方米。另附完整预算资料。

附件内含:结构设计总说明、基础平面布置图、各层柱平面图、各层梁配筋图、楼梯详图、各层板配筋图、大样图、建筑设计总说明、门窗明细表、室内外装修表、绿色建筑设计说明、门窗大样图、各层建筑平面图、建筑立面图、建筑剖面图、阶梯教室大样图、楼梯平面大样图、卫生间放大图、教室放大图、建筑节点大样图、工程设计与施工总说明、钢结构雨披玻璃布置图、钢结构雨披结构大样图、电气设计说明、配电系统图、低压配电干线图、插座平面图、各层照明平面图、弱电平面图、屋面层防雷平面图、基础接地平面图、给排水总说明、各层给排水平面图、系统原理图、卫生间大样图、生活水箱大样图、消防水箱大样图等,dwg格式,共计图纸69张。

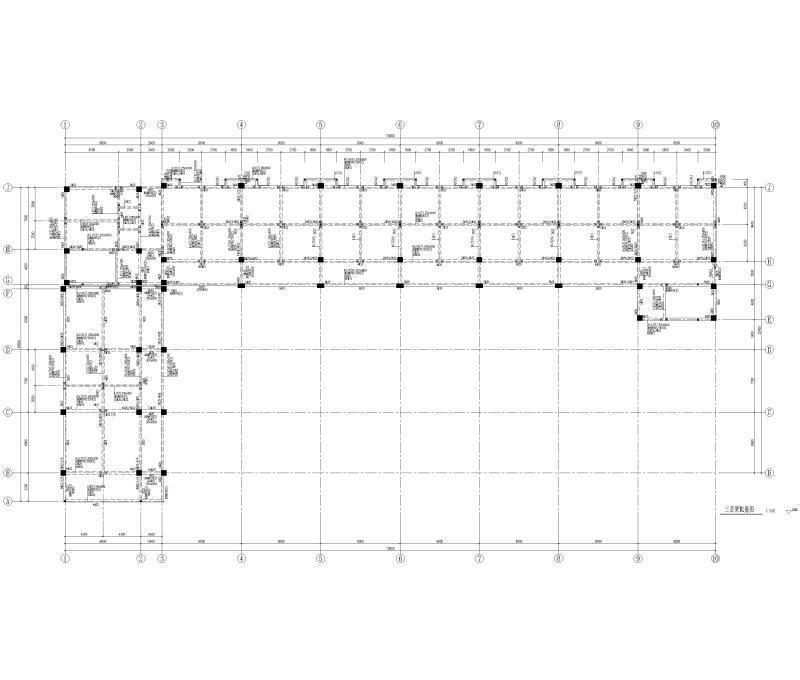

梁配筋图

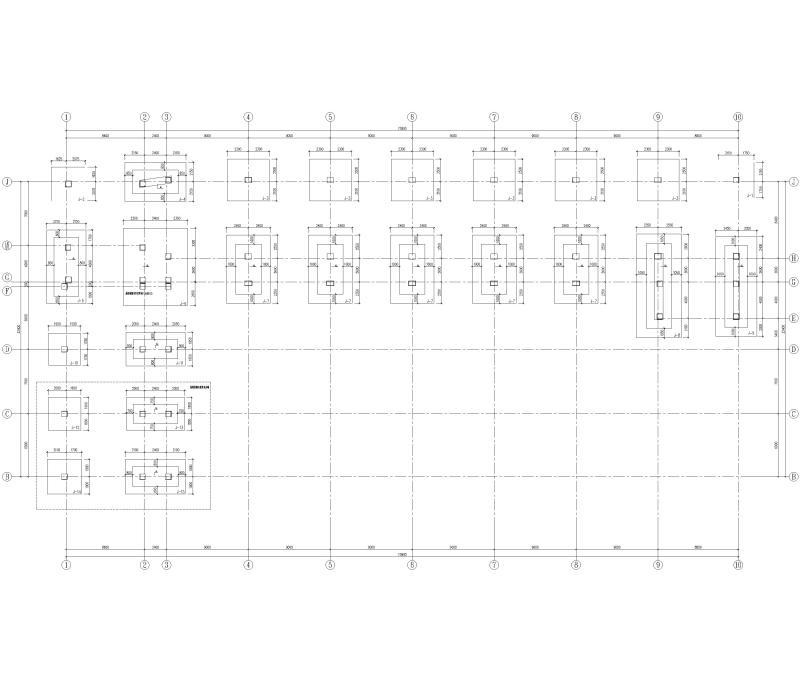

基础平面布置图

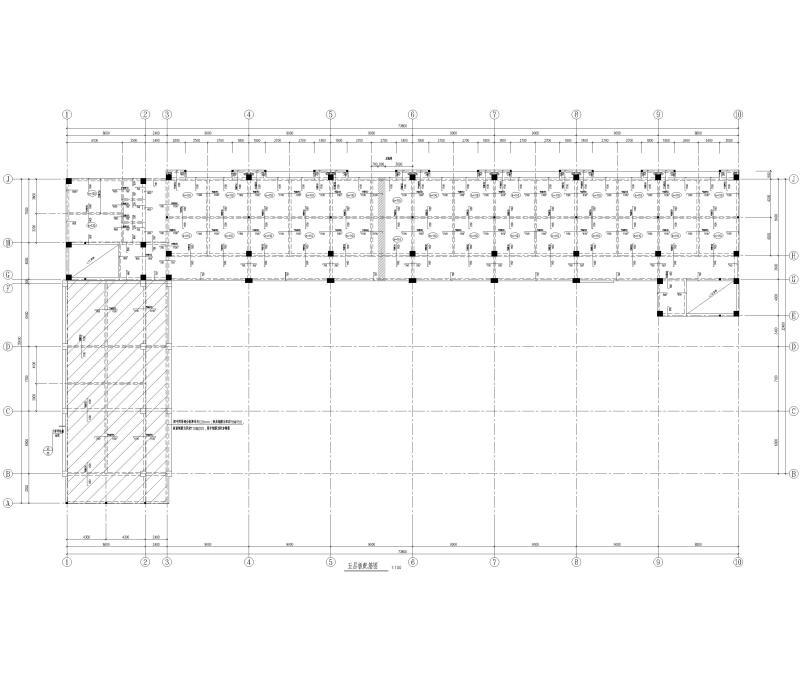

板配筋图

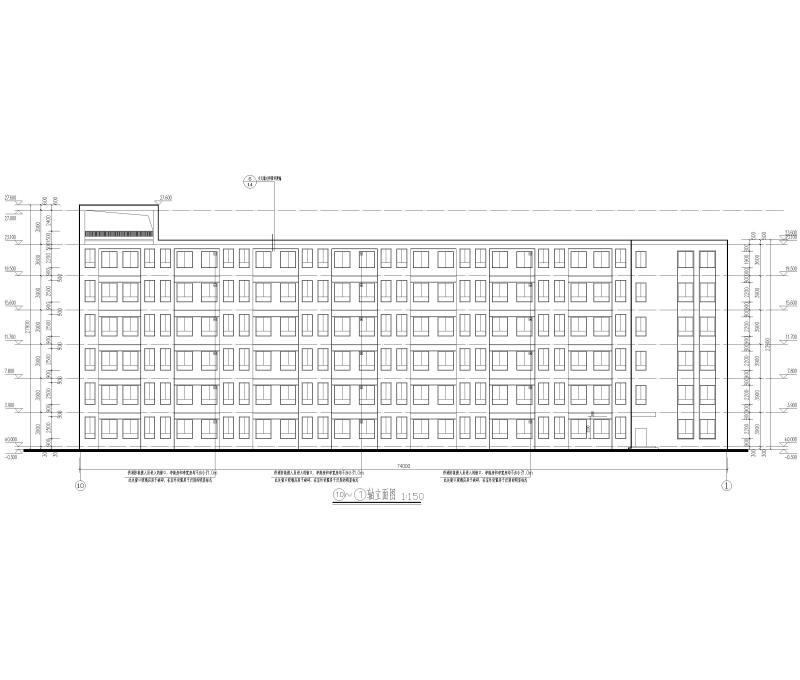

建筑立面图

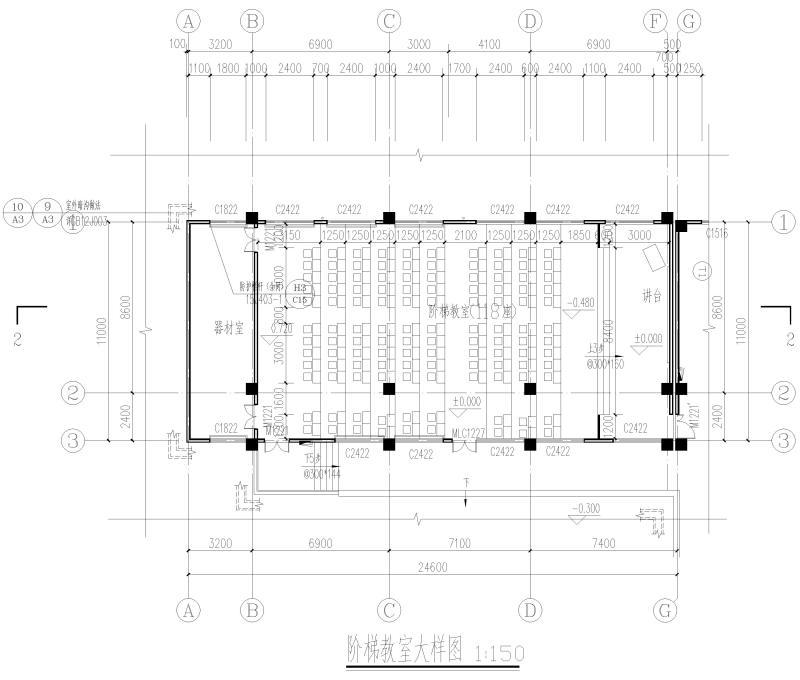

阶梯教室大样图
楼梯平面图
钢结构雨披_结构大样图
框架柱加强大样
墙体大样图
走廊栏杆大样图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 框架结构结构施工 - 1
    框架结构结构施工 - 1
  • 框架结构结构施工 - 2
    框架结构结构施工 - 2
  • 框架结构结构施工 - 3
    框架结构结构施工 - 3
  • 框架结构结构施工 - 4
    框架结构结构施工 - 4
  • 框架结构结构施工 - 5
    框架结构结构施工 - 5
  • 框架结构结构施工 - 6
    框架结构结构施工 - 6
  • 框架结构结构施工 - 7
    框架结构结构施工 - 7
  • 框架结构结构施工 - 8
    框架结构结构施工 - 8
  • 框架结构结构施工 - 9
    框架结构结构施工 - 9
  • 框架结构结构施工 - 10
    框架结构结构施工 - 10
以上是部分截图,请下载附件后查看完整高清内容
