4层框架结构小学教学楼结构施工CAD大样图

附件详情

该项目是山东小学教学楼项目，地上四层，建筑基底面积：1340平方米，总建筑设计面积：5433平方米，结构高度为15.900米;建筑设计结构形式为框架结构,基础为柱下独立基础。地基基础设计等级为丙级，抗震设防烈度为7度。

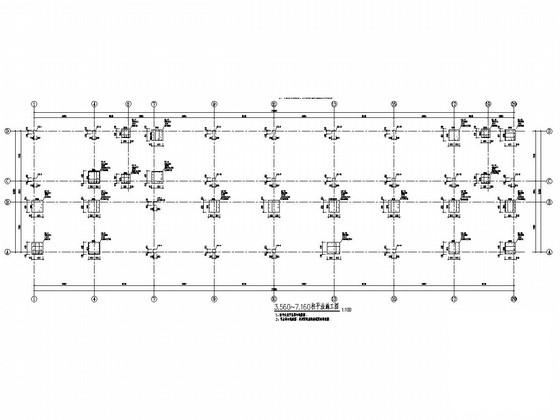

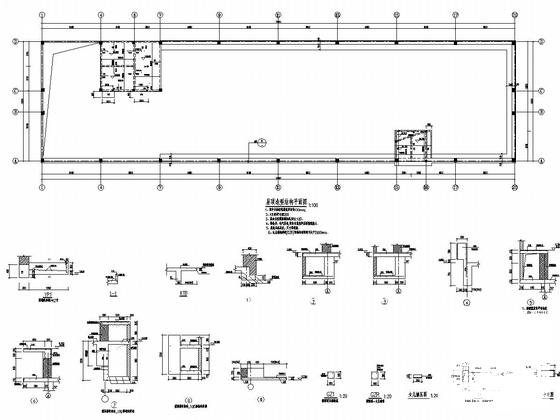

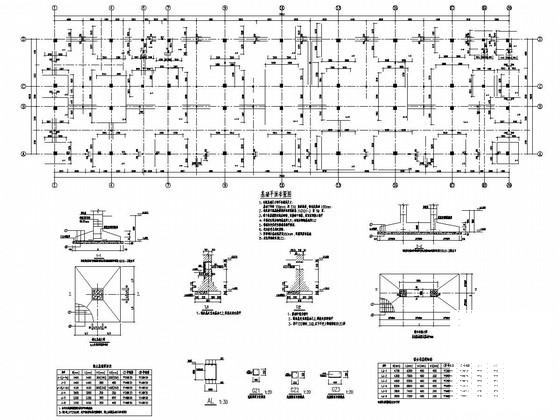

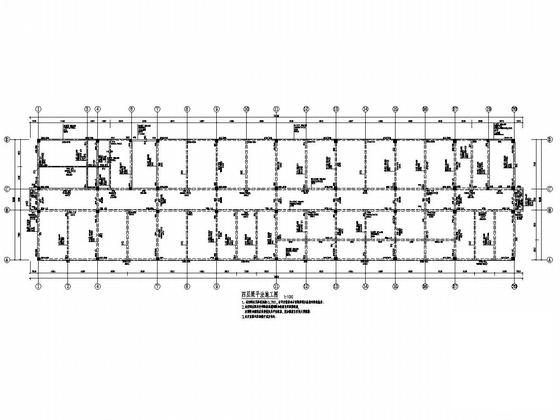

结构专业该资料包含：结构设计总说明，基础 平面布置图 ，柱平法施工图，各层结构平面图，梁平法施工图，造型层梁平法施工图，楼梯图等共计14张图。

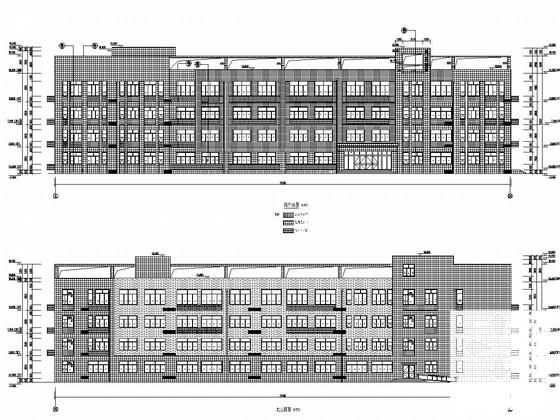

建筑专业该资料包含： 建筑施工图设计 说明，平面图，立面图，剖面图，教室单元详图，墙身大样图，门窗表，门窗大样图，共计16张图。
分享投稿时间：近几年10月。
