2层框架结构体育教学楼结构施工CAD大样图

附件详情

该附件为黑龙江某幼儿园，地上二层，总高17米，下部为框架结构，顶部为网架结构，基础为柱下独立基础，6度设防。

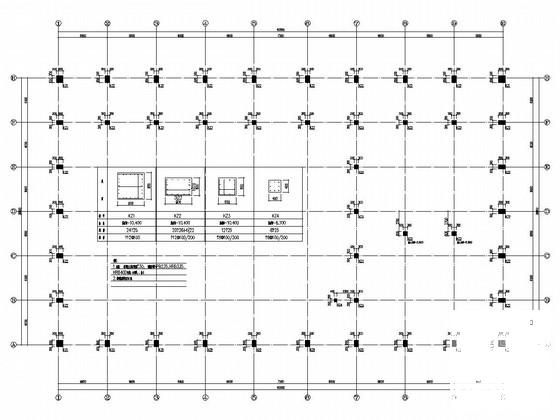

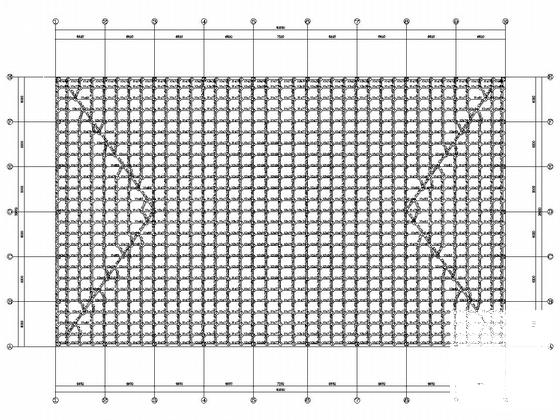

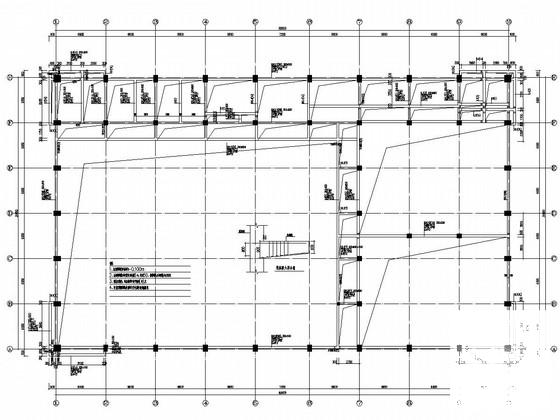

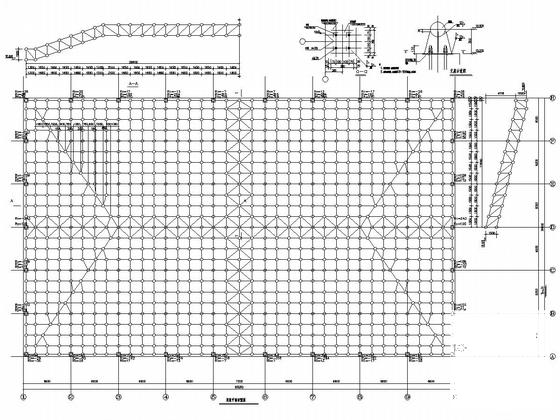

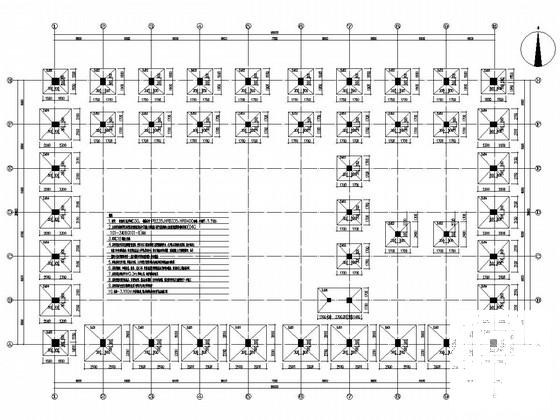

该资料包含： 结构设计说明 、基础平面布置图、基础地梁配筋图、基础大样图、柱平面布置图、梁配筋图、板配筋图、柱配筋图、楼梯施工图、网架设计与施工说明、网架支座定位图、网架平面布置图、上弦平面布置图、下弦平面布置图、腹杆平面布置图、檩条 平面布置图 等共25张图纸。
