5层框架结构实验中学教学楼结构施工CAD大样图

附件详情

该项目是浙江实验中学教学楼项目，地上5层，建筑设计面积：3322.6平方米，占地面积：651.3平方米，高度19.8m，框架结构，采用回旋钻孔灌注桩，基础设计等级为丙级，抗震设防烈度为6度。

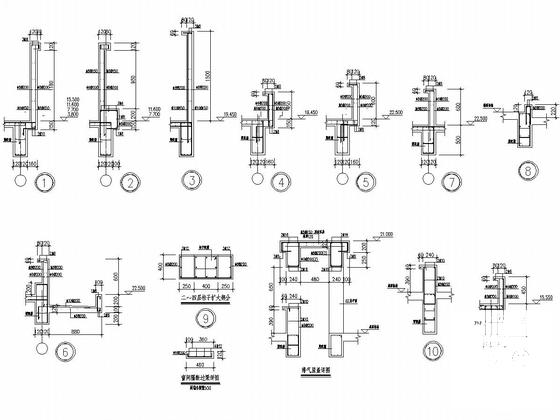

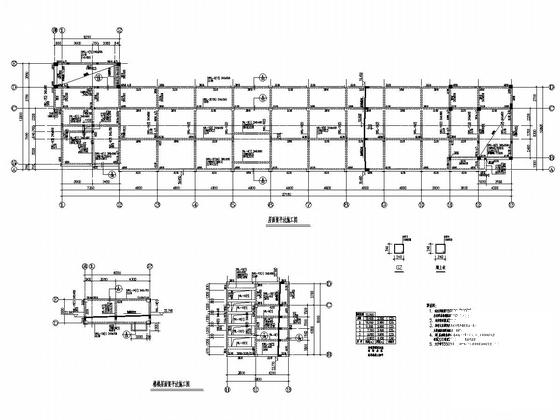

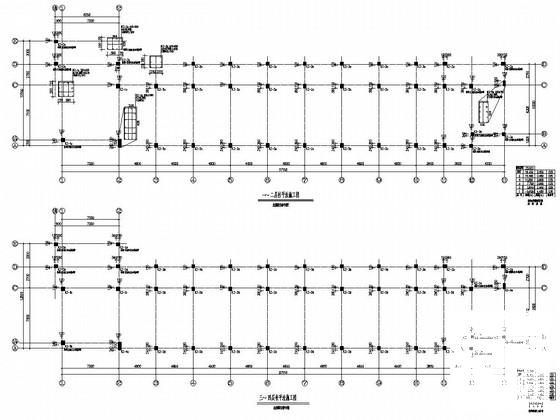

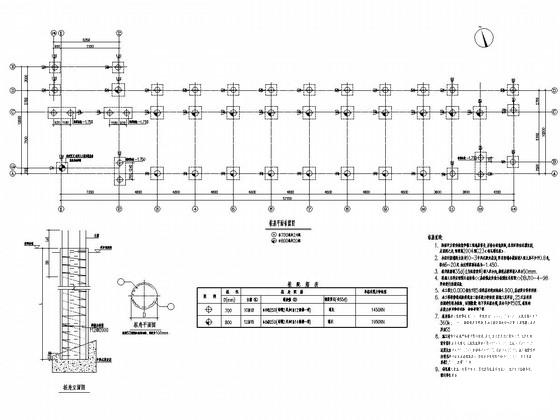

结构专业该资料包含：土建结构总说明，桩基 平面布置图 ，各层柱平法施工图，梁平法施工图，板平面配筋图，节点详图，楼梯详图，共计14张图。

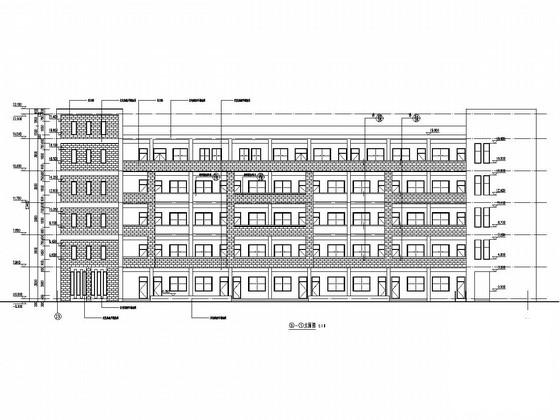

建筑专业该资料包含： 建筑施工图设计 总说明，门窗表及大样图，建筑节能设计说明，平面图，立面图，剖面图，卫生间详图，教室布置示意图，各种详图，共计17张。
分享投稿时间：近几年5月。
