4层框架结构体育馆结构施工图纸cad布置图及大样图

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:一级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:10张
  • 设计年代:近代
该附件为 4层框架结构体育馆 结构施工图 2019
项目概要:该项目为某学校中体育馆部分,地上4层,使用功能为教室。基础采独立柱基、孔桩;地下水位标高低于结构底板标高,不需进行抗浮设计。
主要包括:
结构设计总说明(一)、结构设计总说明(二)、结构设计总说明(三)、结构设计总说明(四)、基础设计说明、基础布置图、地梁布置图、基础顶~1019.600墙柱布置图、1019.600梁布置图、019.600板布置图
CAD格式,10张结构图
图纸部分预览截图:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

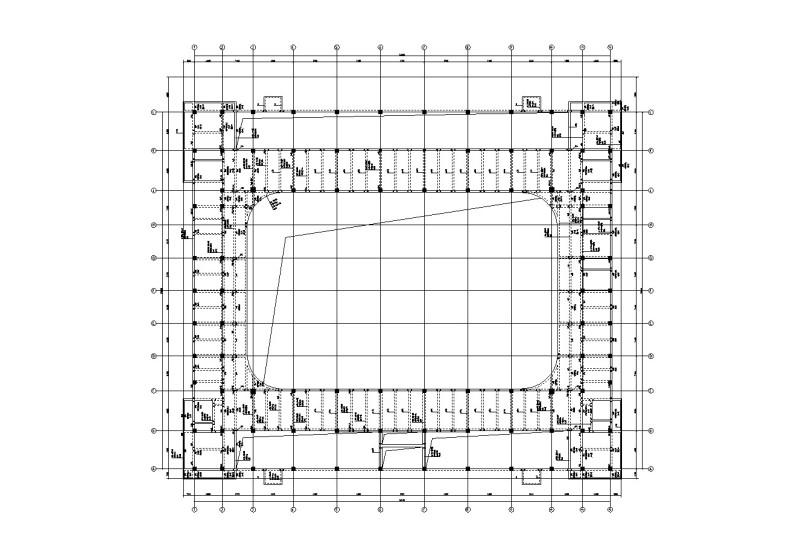

  • -0.050梁布置图
    -0.050梁布置图

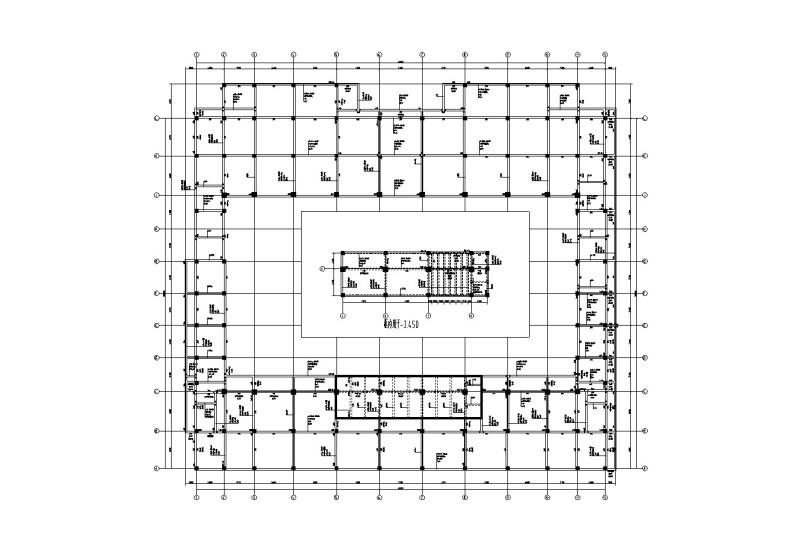

  • 8.850Y向梁布置图
    8.850Y向梁布置图

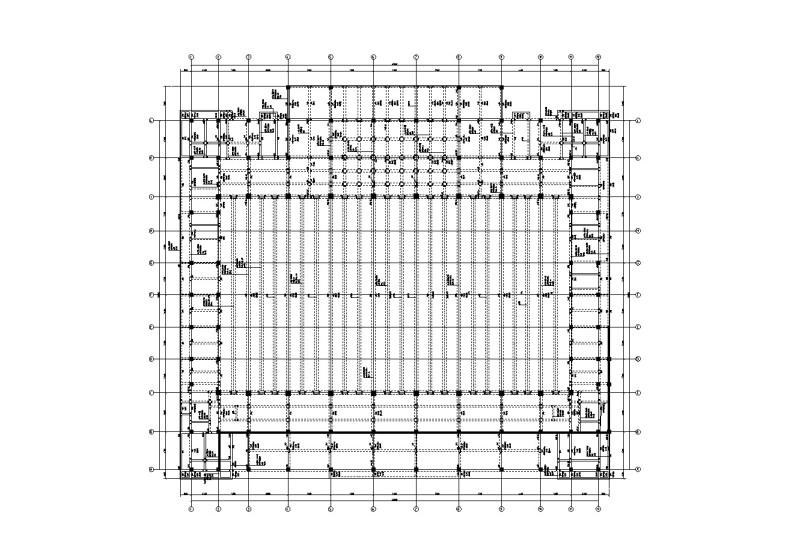

  • 5.350Y向梁布置图
    5.350Y向梁布置图

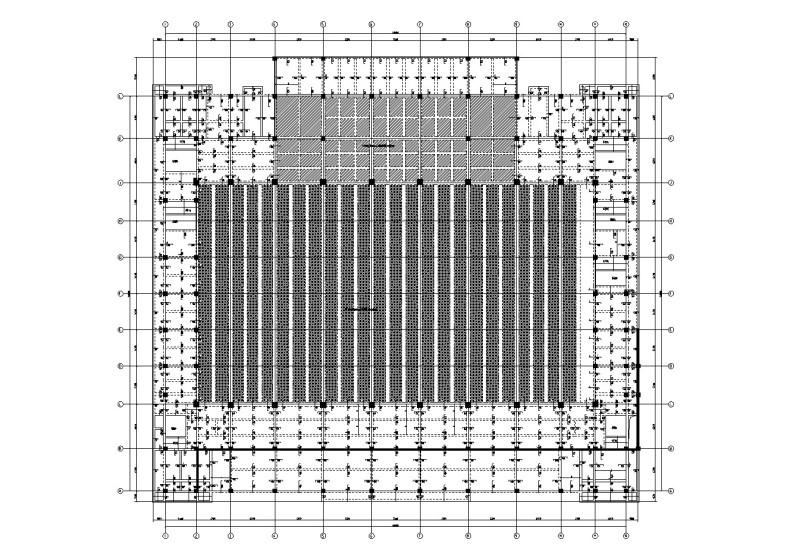

  • 5.350板布置图
    5.350板布置图

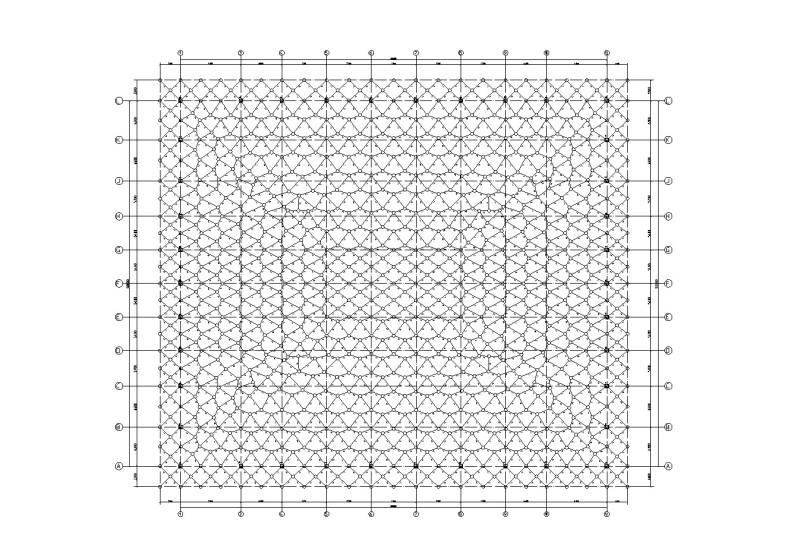

  • 网架腹杆布置图
    网架腹杆布置图
  • LT1结构大样
    LT1结构大样
以上是部分截图,请下载附件后查看完整高清内容
