72米大跨度弦支穹顶结构体育馆结构CAD施工图纸

rtjhjknn · 发表于 2020-2-7 22:00:19

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：体育
建筑高度：单层建筑
地上层数：3层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑结构形式：钢筋混凝土结构
钢结构：网架
基础形式：独立基础
结构安全等级：二级
地基基础设计等级：乙级
结构最大跨度：72m
抗震设防烈度：7度抗震
参考图纸：28张
图纸年代：近代

附件详情：该项目为某大型体育场项目，建筑层数为地上一层（夹层共3层），单跨的跨度为72米。建筑建筑结构形式为弦支穹顶结构体系管-板节点形式预应力索，屋盖结构为延性空间钢结构，采用平面圆形的钢结构屋盖。基础形式为独立基础，抗震设防烈度为7度，建筑场地类别为Ⅱ类，建筑外墙采用玻璃幕墙、干挂石材、清水砼、Y型柱。该资料难点亮点：大跨度钢结构（单跨72米），为弦支穹顶结构。

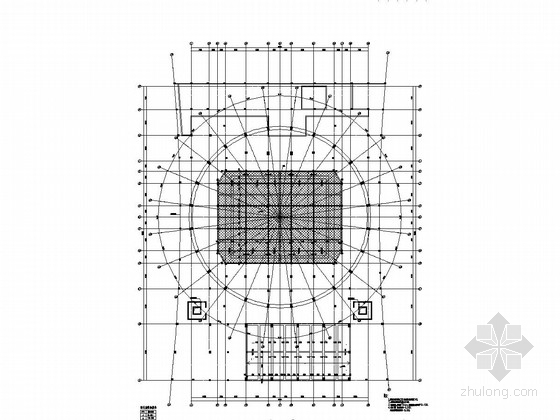

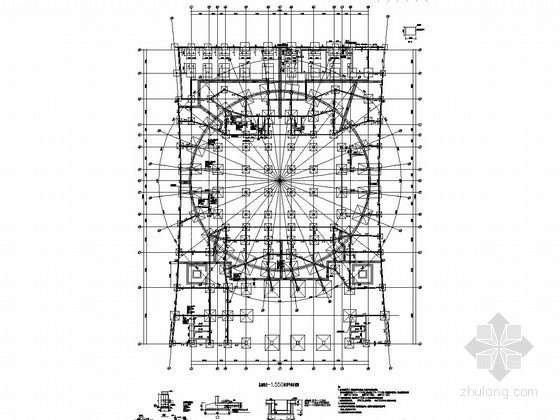

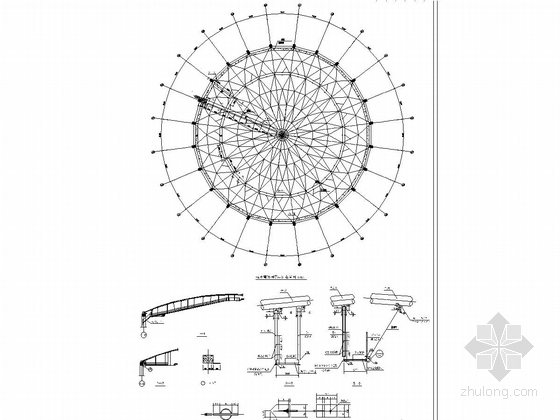

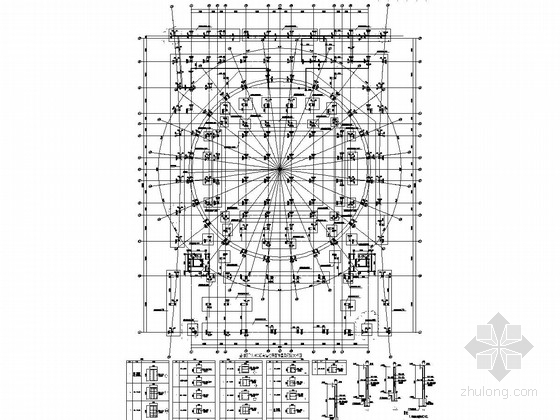

该资料包含：基础平面布置图，底板结构平面布置图，二层结构平面布置图，标高斜板结构，弦支穹顶结构三维示意图，弦支穹顶结构平、立剖面示意图，弦支穹顶杆件布置及编号图，弦支穹顶网壳马道布置图等共计28张图。
