[CAD]震后全现浇大跨度框架结构剧场结构图纸(梁平法施工图)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：娱乐
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：20张
• 设计年代：近代

附件详情

该项目是青海省某县震后重建剧院项目，建筑设计结构形式为全现浇大跨度框架结构，抗震设防烈度为7度，独立基础，基础设计等级为丙级，场地类别为Ⅱ类。
包括：结构设计总说明，独立基础平法施工图，柱平法施工图，柱顶标高及部分柱局部全长加密示意图，地沟 平面布置图 ，梁平法施工图，屋面梁平法施工图，外墙梁布置图例及详图等共计20张图。
2。

地沟平面布置图

梁平法施工图

板平法施工图

柱平法施工图

外墙梁布置图例及详图

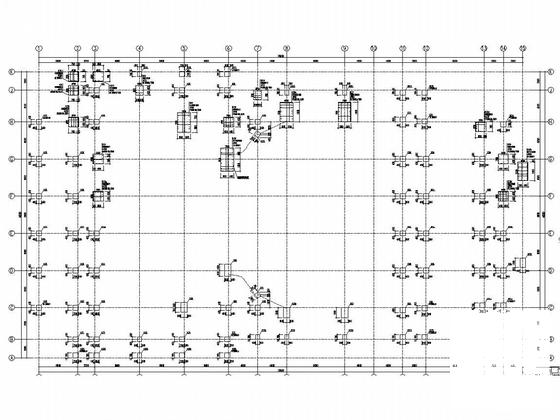

第 1 张图

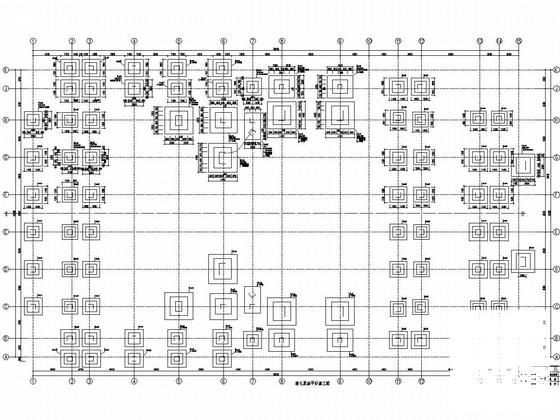

第 2 张图

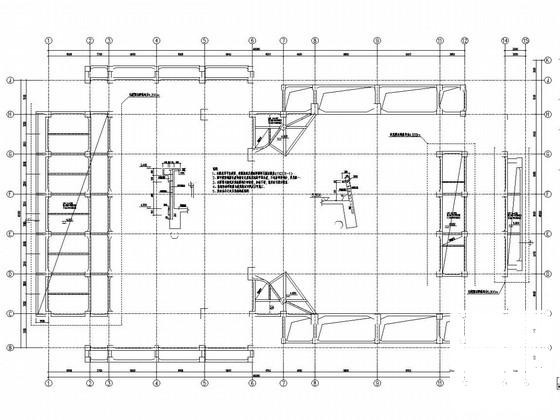

第 3 张图

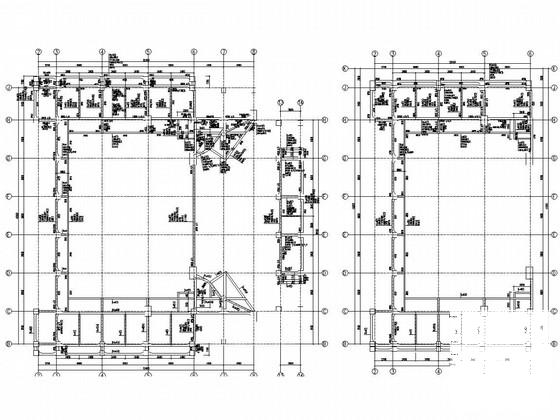

第 4 张图

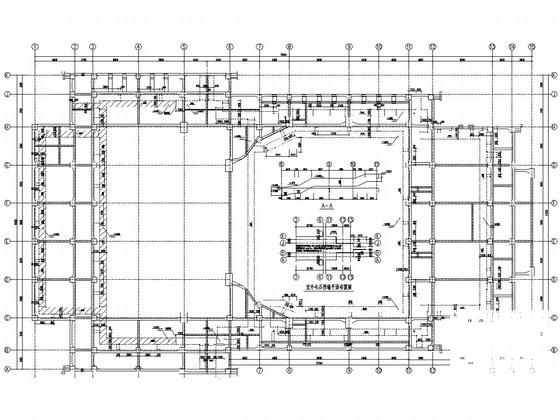

第 5 张图

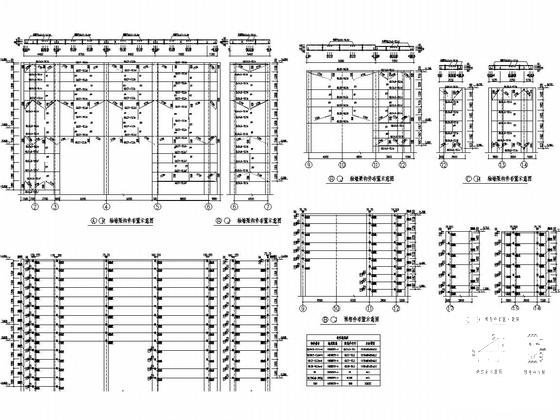

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
