公司大跨度厂房CAD图纸(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

台州某公司大跨度厂房图纸
该资料为：台州某公司大跨度厂房结构图纸
基本风压：0.75KN/平方米
基本雪压：0.35KN/平方米
厂房设20吨中级双梁吊车,75吨重级双梁吊车
抗震设防烈度：6度
该资料包含：

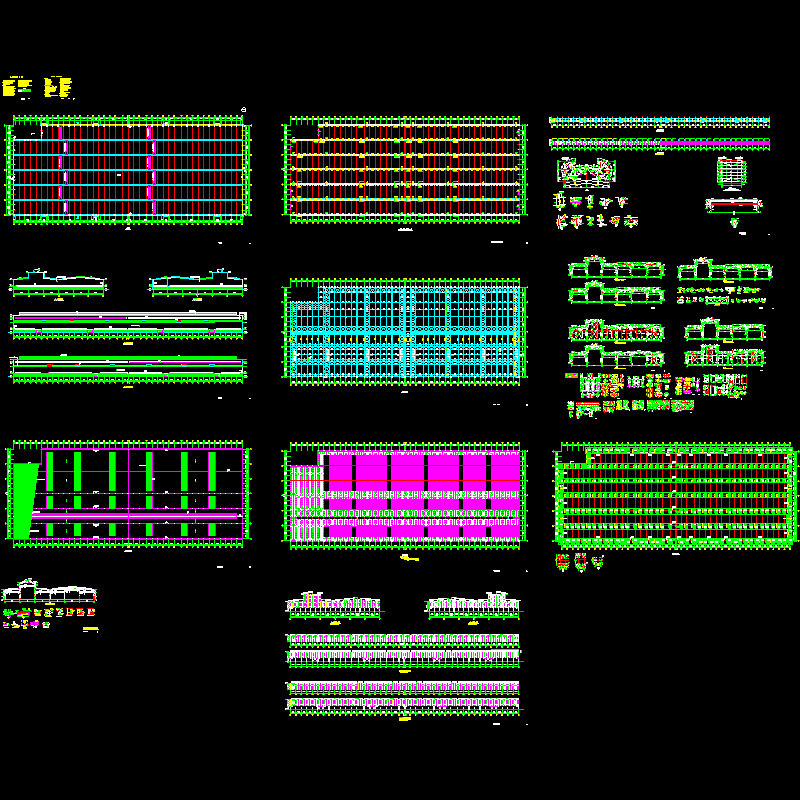

建筑设计总说明、结构设计总说明、平面图、立面图、屋顶平面图、1-1剖面图及建筑节点、吊车梁及柱间支撑布置图、框架布置图、檩条布置图、墙梁布置图、气楼框架布置图、气楼檩条布置图、锚栓布置图、刚架图、节点详图共131张图纸。
