大跨度钢结构厂房拆除方案和CAD图纸,位置图

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

拆除建筑为鞋厂C、D型厂房，共八栋，编号C1~C4栋、D1~D4栋。C、D型厂房旧为鞋厂车间，构造相同，平面尺寸80m×80m，仅有一层，屋面为较大跨度四角锥体系网架，中部4根Φ500直径圆柱（GZ－1）及外墙结构柱（GZ－2）作为网架支撑柱，GZ－1高度7.6m，外围墙柱高度约10m。面积6400平方米，内部局部有非承重分隔墙。外墙结构柱截面尺寸500X500mm，柱距8m。

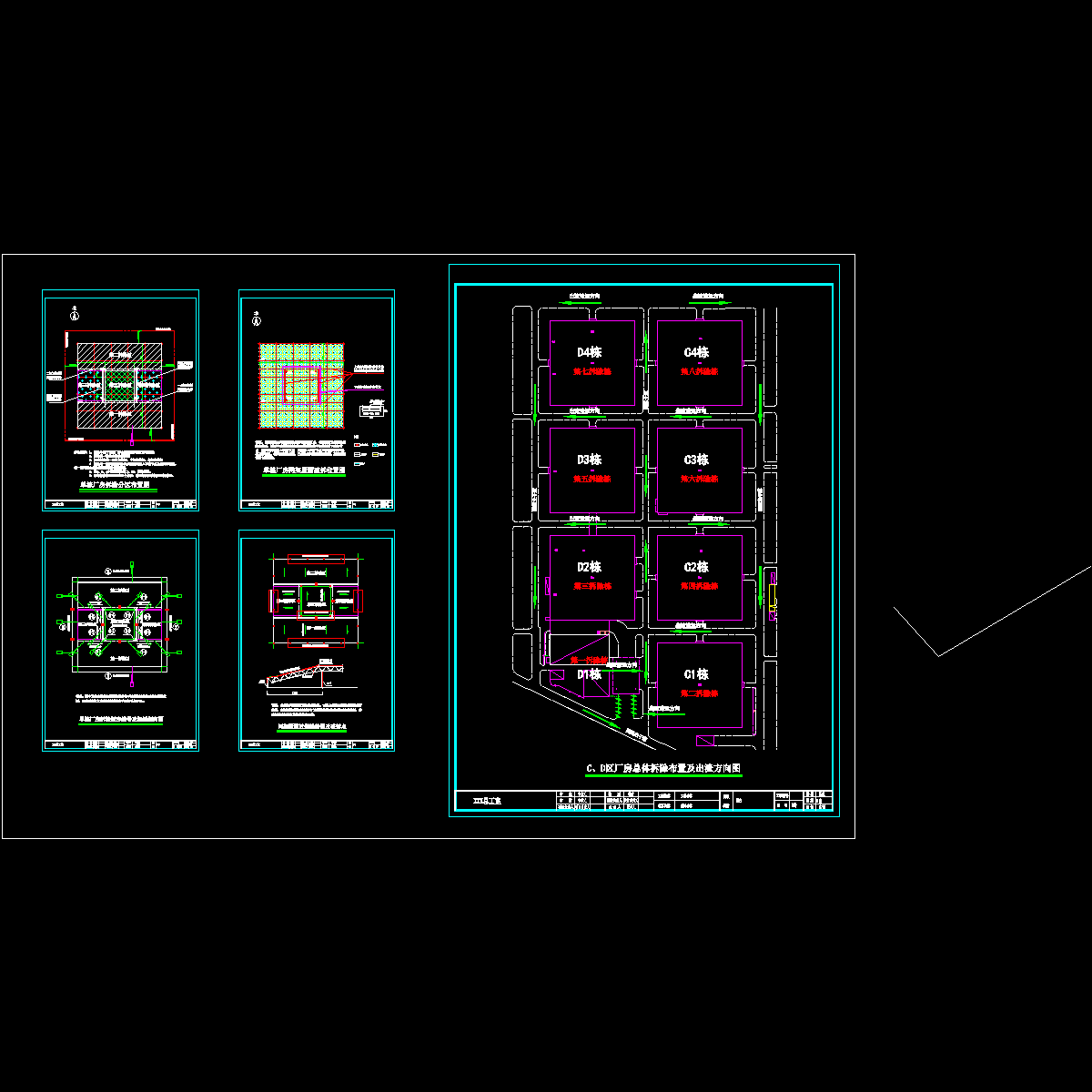

包括：word格式厂房拆除方案19页。该资料包含：单栋厂房拆除分区布置图，单栋厂房网架屋面破拆位置图，单栋厂房拆除顺序编号及机械摆向图，网架屋面放倒趋势图及破拆点，C、D区厂房总体拆除布置及出渣方向图。共计5张图。
编制于近代年1月。

单栋厂房网架屋面破拆位置图

单栋厂房拆除顺序编号及机械摆向图

网架屋面放倒趋势图及破拆点

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
