3层混凝土墙-钢框架体育馆混合结构CAD施工图纸
- 建筑类别：体育
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：混合结构
- 混合结构：混凝土墙-钢框架
- 基础形式 ：筏形基础
- 参考图纸：8张
附件详情
该项目为三层体育馆混合结构图，总高度为18米，7度设防，基础为筏板基础。
结构图纸：基础平面布置图，标高平面图，网架平面布置图，网架下弦及马道
平面布置图
，建筑平面图，立面图，剖面图等共计8张图。

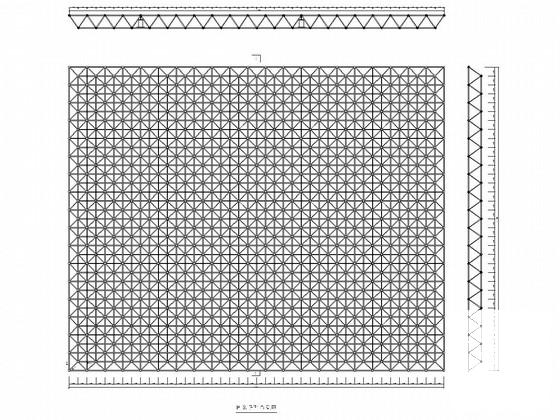

网架平面布置图

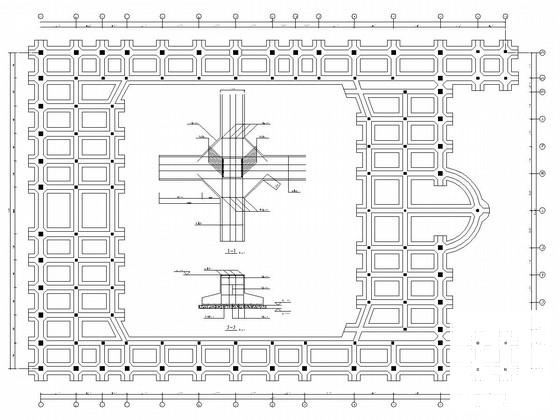

基础平面布置图

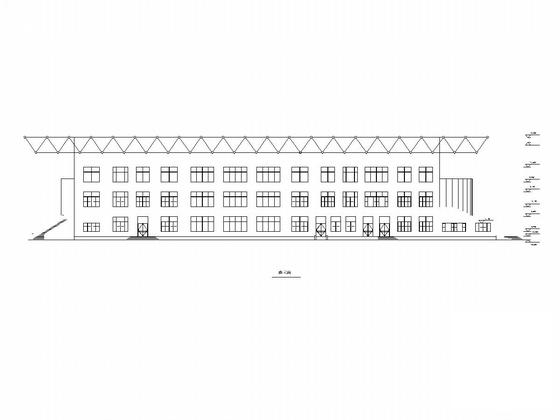

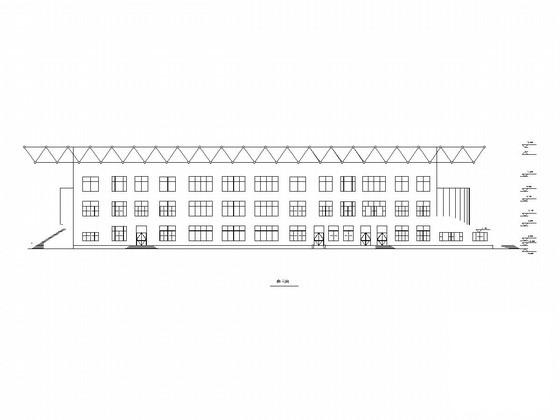

立面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
混合结构结构施工图 - 1 -
混合结构结构施工图 - 2 -
混合结构结构施工图 - 3 -
混合结构结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：1.47 MB
- 收藏次数：0
-
文件名称：
附件-995877986987888597865.rar
