一份砖木混合结构仿古祠堂结构CAD施工图纸（建筑图纸）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：木结构,砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目是江西某仿古祠堂项目，地上1层，砖木混合结构，总建筑面积490.292平方米，建筑高度：6.5m，抗震设防烈度为6度，基础采用宽基础，基础设计等级为丙级。
结构专业该资料包含： 结构设计说明 ，基础定位图，柱定位图，结构平面图等共计6张图。

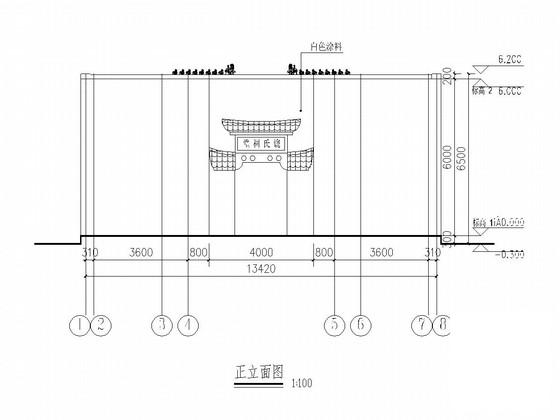

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图等共计8张图。
分享投稿时间：近几年6月。总计14张图。

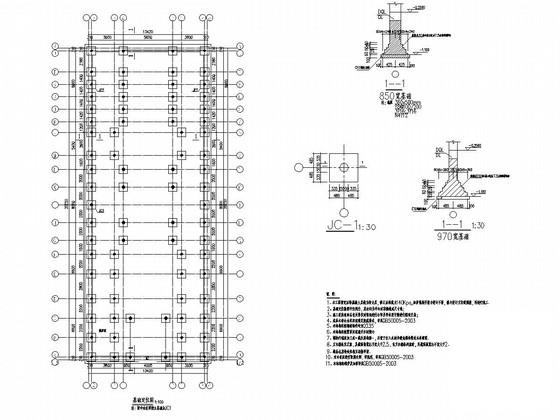

基础图

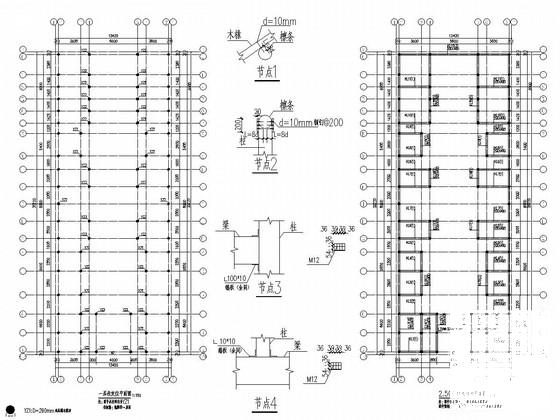

柱布置图

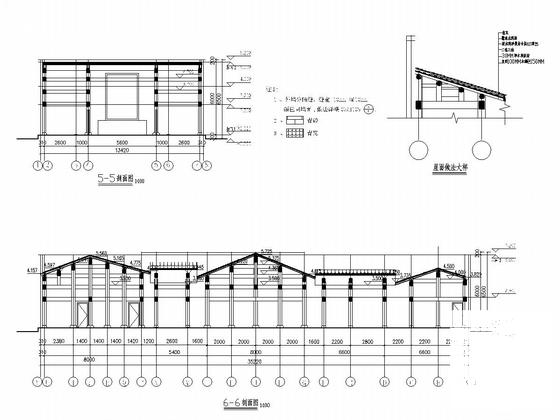

剖面图

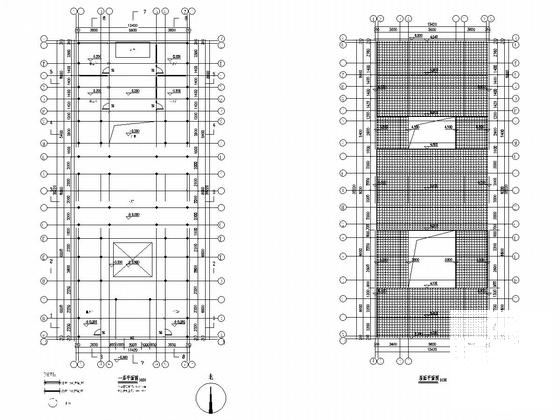

平面图

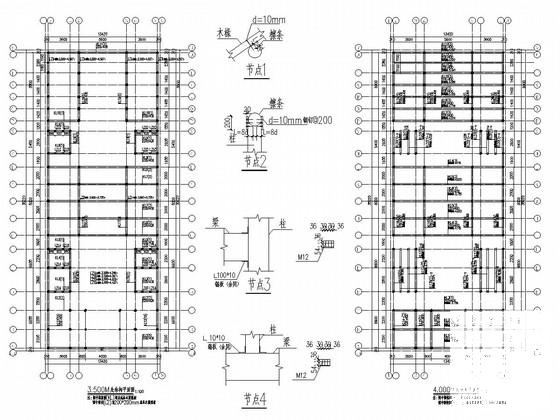

结构平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
