仿古四合院混合结构施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：29张
附件详情
结构设计说明
、基础布置平面图、基础大样、基础设计说明 、柱平面定位图 梁上柱定位图、梁配筋图、屋面板配筋图、剖面图、柱平面定位图、梁上柱定位图、屋面板配筋图、柱配筋图、屋面板配筋图、楼梯剖面图、柱归并、定位图、柱配筋大样图、屋面板配筋图、剖面构架图共29张图纸。

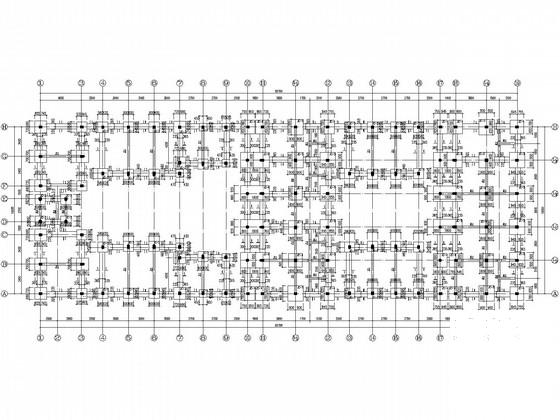

基础布置平面图
标高3.890m柱配筋图

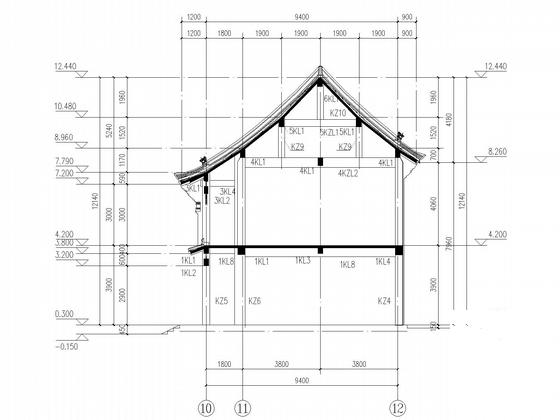

剖面图

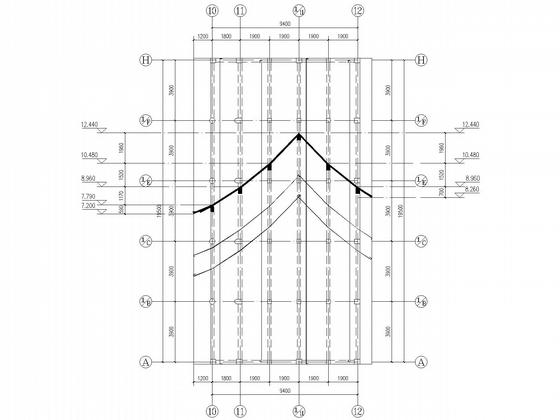

屋面板配筋图

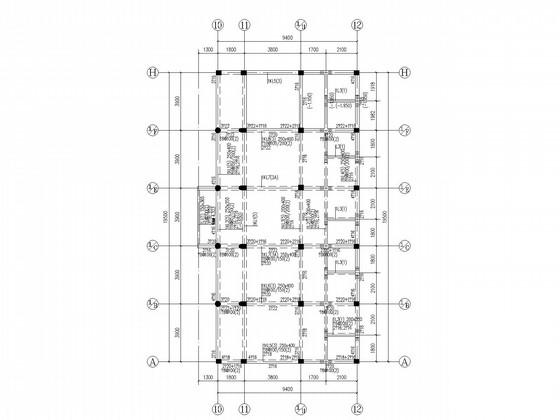

梁配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
混合结构施工 - 1 -
混合结构施工 - 2 -
混合结构施工 - 3 -
混合结构施工 - 4 -
混合结构施工 - 5 -
混合结构施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.38 MB
- 收藏次数：0
-
文件名称：
附件-995888585890856805805.zip
混合结构施工下载
