单层砖木结构道观建筑施工CAD图纸
- 工程设计年代：近代-04
- 图纸设计深度：施工图
- 建筑层数：1
- 设计效果图：有
附件详情
该资料为某道观
建筑施工
图
工程建筑建筑设计结构形式为：砖木结构、 度设防、层数为： 1层、高度为： 11.59米、屋顶形式：坡面瓦屋顶

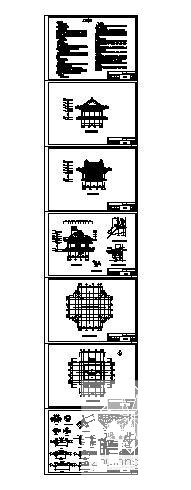

这份参考资料包括图纸说明、工程作法、门窗表、建筑平面、立面、剖面图、屋面详图、节点大样等，共7张图纸
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

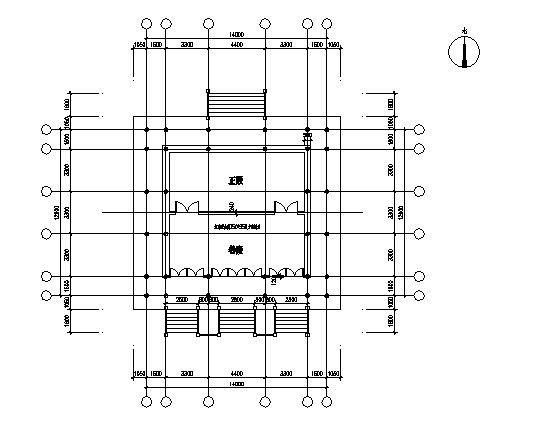

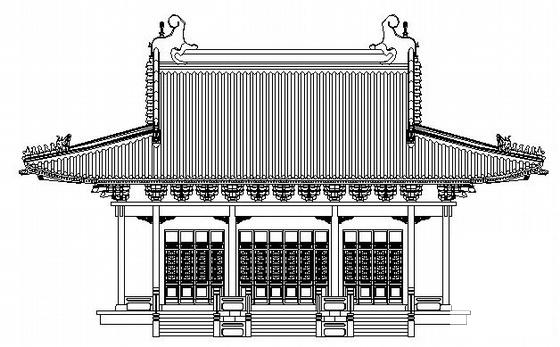

建筑施工结构图纸 - 1 -
建筑施工结构图纸 - 2 -
建筑施工结构图纸 - 3 -
建筑施工结构图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-01
- 评论次数：0
- 浏览次数：0
- 文件大小：6.13 MB
- 收藏次数：0
-
文件名称：
附件-995888877688985895886.rar
