一份3层砖木结构临时房屋结构CAD施工图纸（木屋架）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他

• 建筑高度类型：多层建筑

• 建筑地上层数：3层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：5年

• 建筑设计结构形式：混合结构

• 混合结构：其他结构


• 基础形式 ：条形基础

• 抗震设防烈度：6度抗震

• 风压：0.40kN/平方米

• 雪压：0.45kN/平方米

• 参考图纸：3张

附件详情

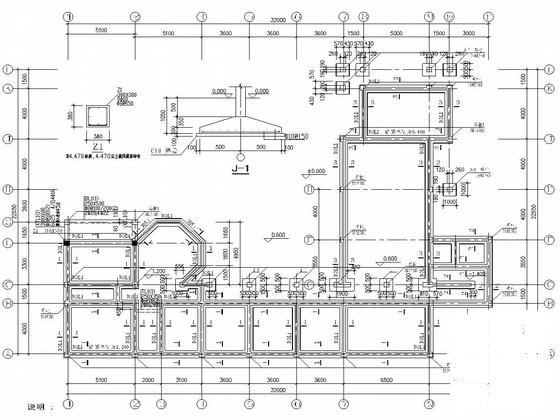

该项目是砖木结构临时房屋结构施工图，抗震设防烈度为6度，天然地基条形基础，木屋架，屋面铺彩色水泥瓦。包括：项目概要，基础平面施工图，二层结构平面施工图，三层结构平面施工图，斜屋面结构平面施工图等共计3张图。

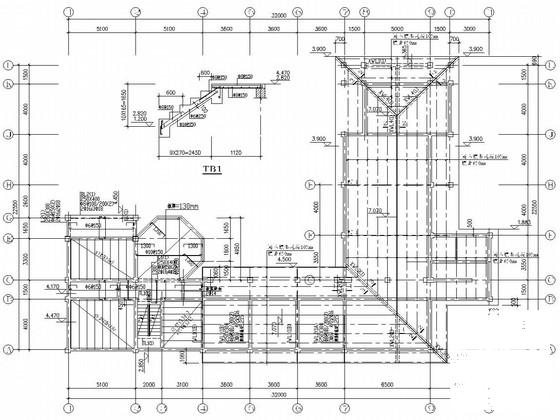

二层结构平面图

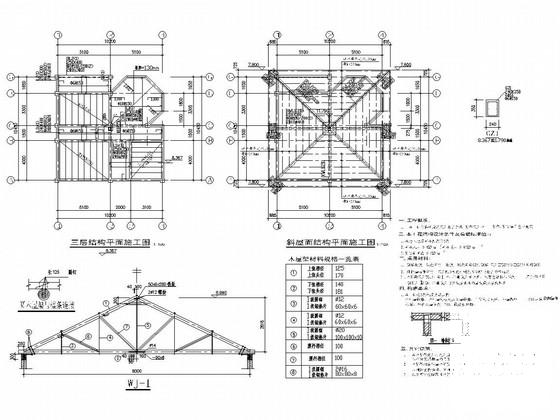

三层结构施工图
