15层高校教学楼电气施工CAD大样图（2018）

搜索更多资源
  • 建筑类别：教育
  • 建筑高度类型：高层建筑
  • 建筑设计面积：39453.615平方米
  • 建筑地上层数：15层
  • 建筑地下层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 节点大样：防雷接地
  • 负荷等级：一级,三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：广东
  • 强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

概况：
该项目为广东省某教学楼电气图纸。总建筑面积约39453.615平方米 ，地下2层，地上15层。建筑主体高度为73.6m。地下室由人防和非人防两部分组成。建筑设计结构形式为框架-抗震墙结构 ；基础形式为预应力管桩基础。

设计范围：
变配电系统；照明系统；建筑物防雷；火灾自动报警系统。

部分图纸摘录：

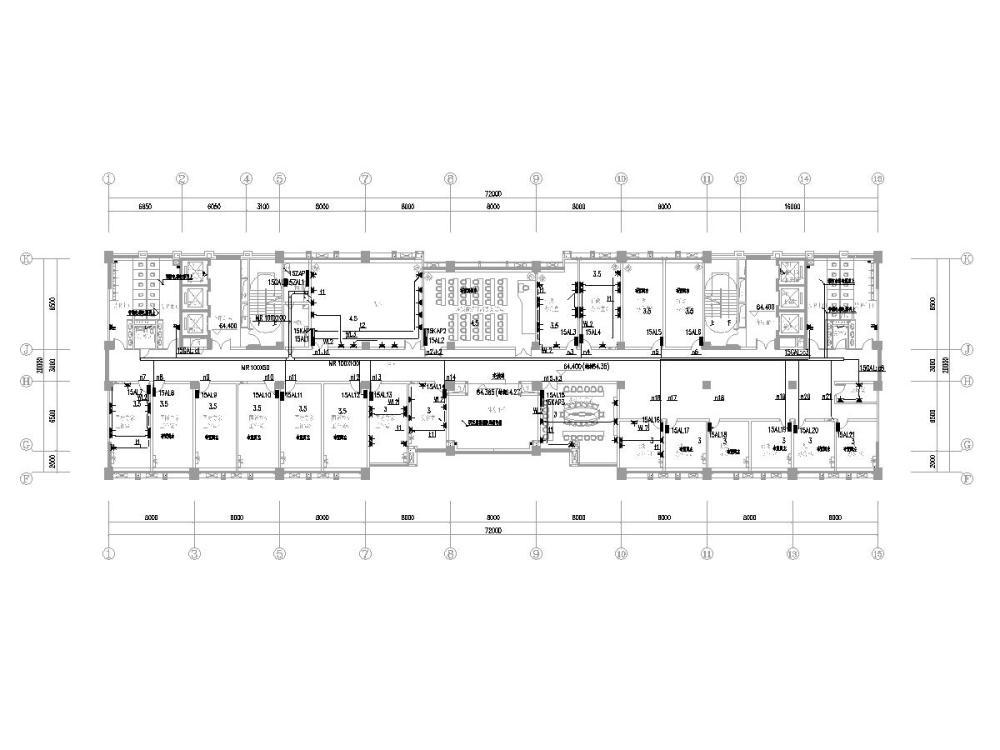

照明平面图
配电平面图
火灾自动报警平面图

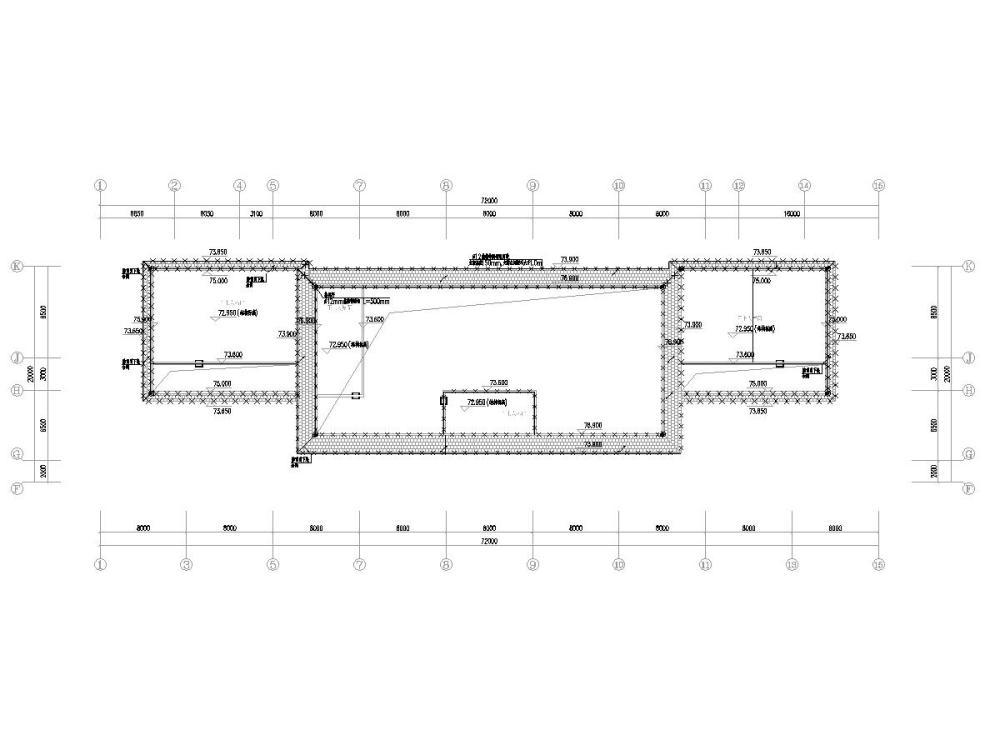

防雷平面图

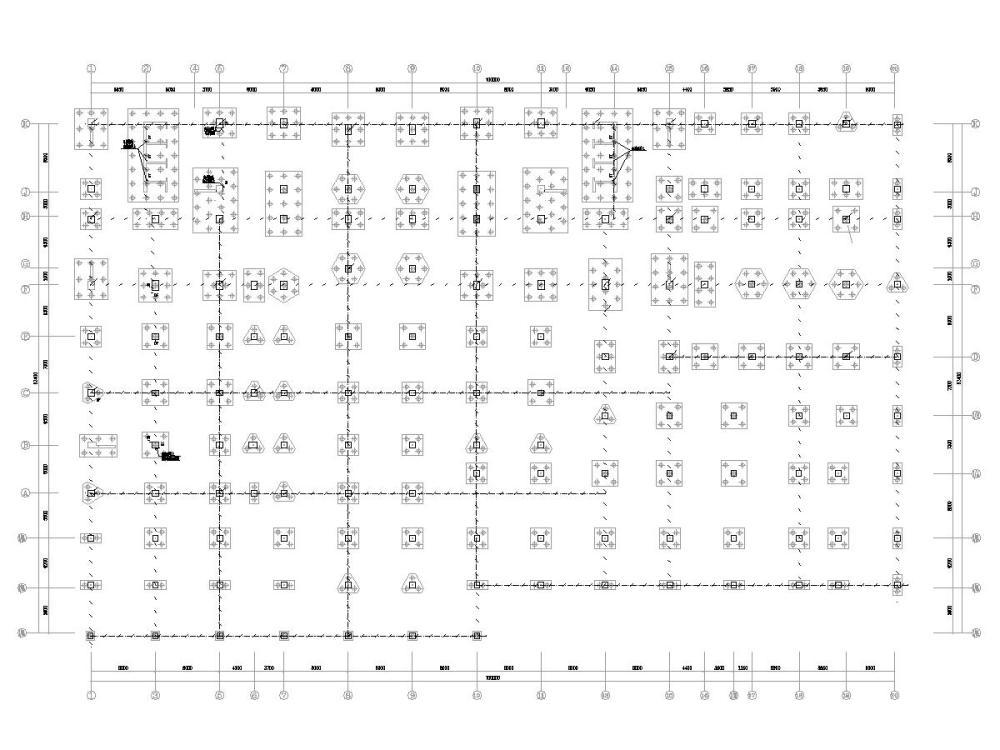

接地平面图
电房平面布置图
配电箱系统图
竖向干线系统图
高压系统图
火灾自动报警系统图
气体灭火系统图
消防设备电源监控系统图
防雷大样图

以下是附件的其中一部分截图，共13张，您也可以 搜索 更多您想要的资源

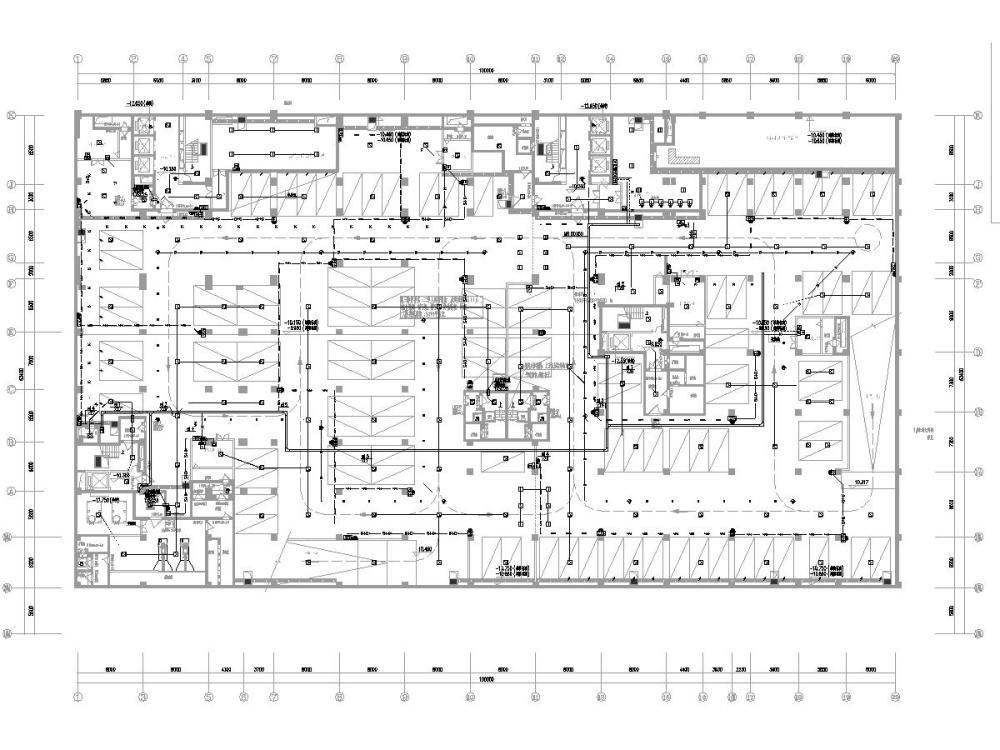

  • 教学楼电气图 - 1
    教学楼电气图 - 1
  • 教学楼电气图 - 2
    教学楼电气图 - 2
  • 教学楼电气图 - 3
    教学楼电气图 - 3
  • 教学楼电气图 - 4
    教学楼电气图 - 4
  • 教学楼电气图 - 5
    教学楼电气图 - 5
  • 教学楼电气图 - 6
    教学楼电气图 - 6
  • 教学楼电气图 - 7
    教学楼电气图 - 7
  • 教学楼电气图 - 8
    教学楼电气图 - 8
  • 教学楼电气图 - 9
    教学楼电气图 - 9
  • 教学楼电气图 - 10
    教学楼电气图 - 10
  • 教学楼电气图 - 11
    教学楼电气图 - 11
  • 教学楼电气图 - 12
    教学楼电气图 - 12
  • 教学楼电气图 - 13
    教学楼电气图 - 13
以上是部分截图，请下载附件后查看完整高清内容
