高校教学楼暖通空调设计CAD施工图纸

kack5566 · 发表于 2020-2-28 10:59:28

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：教育
建筑高度类型：多层建筑
建筑设计面积：9179.69平方米
建筑地上层数：4层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：17张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房,其它
冷热源：空气源热泵
空调系统：全空气系统
采暖系统：其它
节点大样：水泵,空气处理机组

附件详情

空调设计说明
设备一览表

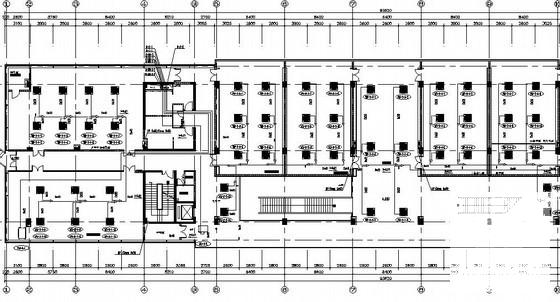

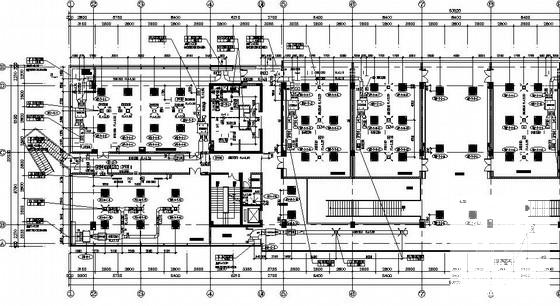

空调风管平面图
空调水管平面图
设备安装示意图

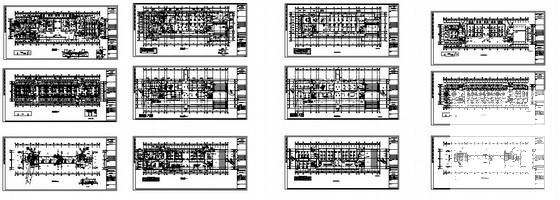

设计施工图

附件详情

一、项目概要：该项目为上海市一高校教学楼，地下一层，地上四层。总建筑面积约9179.69 m2,其中地下建筑面积约2184.54 m2，建筑高度17.5m。工程内容包括教学楼通风、空气调节和防排烟系统的设计......
二、设计内容：
1. 冷热源：办公楼空调计算冷负荷为1648.58KW;空调计算热负荷1255KW。采用变制冷剂流量多联分体式空调(VRV)系统,室外机设置在四层屋面上,保证其配管长度不超过70m。采用全热交换器、冷凝排风热回收型全新风一体化空调处理新风......
2. 空调系统：VRV空调系统运行管理和控制方便,能按不同的空间,时间对空调的用电量进行划分,而且管道安装占用的建筑空间小。新风系统采用全热交换机组、冷凝排风热回收型全新风一体化空调,小部分新风采用VRV新风机组；消防控制室、地下一层弱电机房采用分体空调；书库采用降温除湿机.....
3.通风排烟系统：靠外墙的防烟楼梯间每五层内自然通风面积不小于2m2，地下一层防烟楼梯间采用自然通风，可开启外窗面积不小于1.2m2,吊顶内的排烟管的耐火极限不小于1小时，并采用不燃材料进行隔热，与可燃物保持不小于150mm的间距，隔热材料采用矿棉、岩棉或硅酸铝等，厚度不小于40mm。......

，图纸共17张。

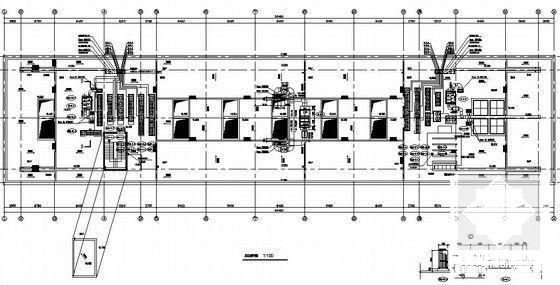

空调水管平面图

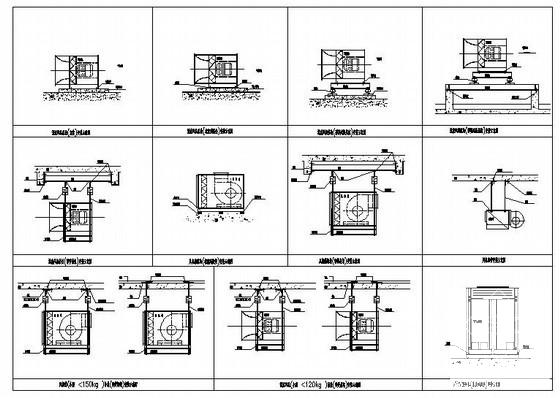

设备安装示意图
