5层2.2万平教学楼电气施工CAD大样图（强弱电）

搜索更多资源
  • 建筑类别：教育
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：21893.5平方米
  • 建筑地上层数：5层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：防雷接地,等电位联结
  • 负荷等级：二级,三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：广东
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,其它

该附件为2.2万平教学楼 电气施工图 （强弱电）。

概况：
该项目是广东省阳江市某实验学校，建筑层数5层，建筑高度20.70m。总建筑占地面积4941.40平方米，总建筑面积21893.50平方米，建筑性质和用途：教学楼。

设计范围：
照明动力系统设计；
网络、电话、电视系统；
广播系统；
消防报警系统；
防雷接地；
等电位联结。

部分图纸摘录：

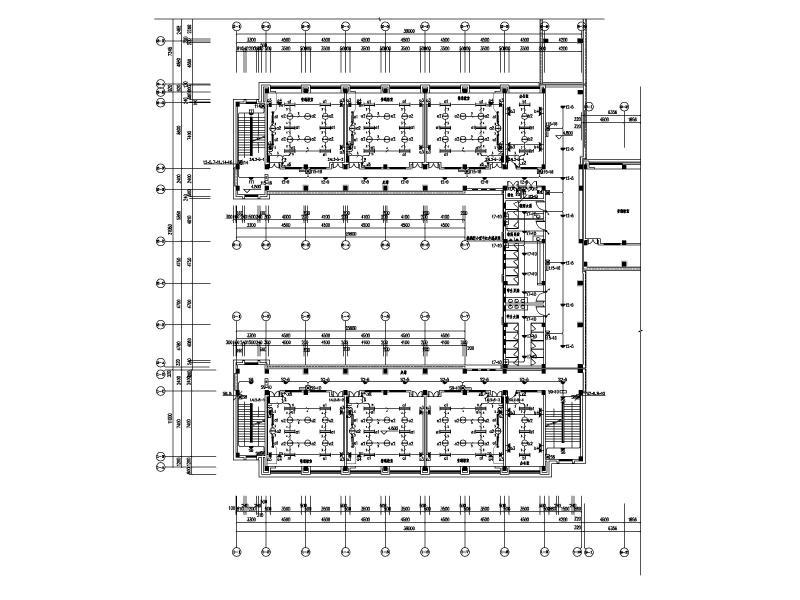

照明平面图

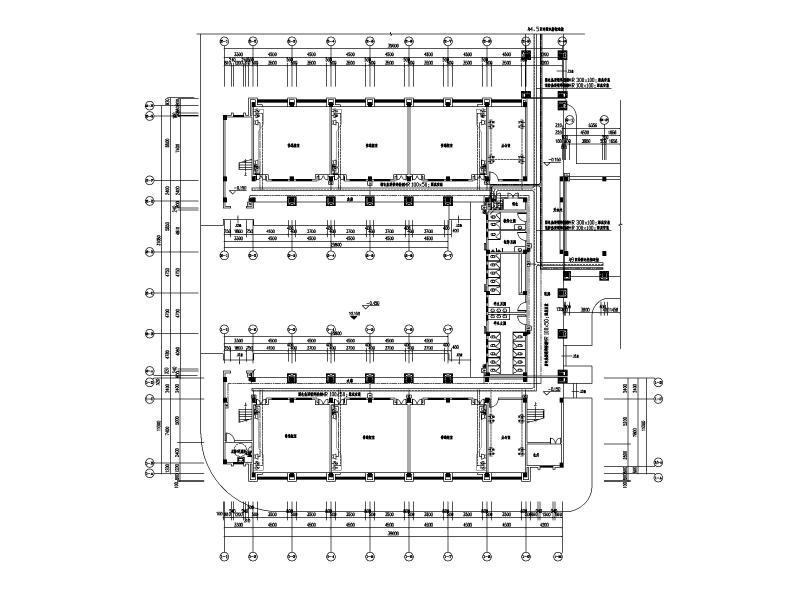

弱电平面图

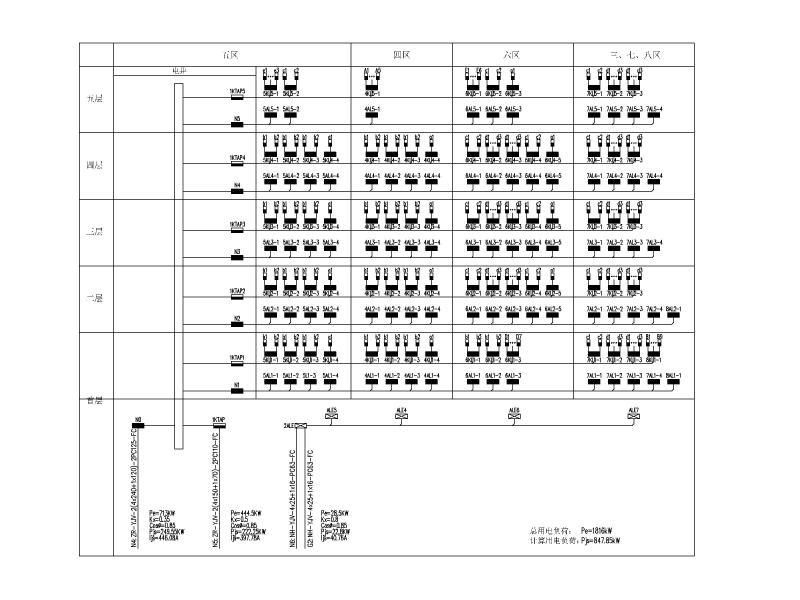

配电系统图

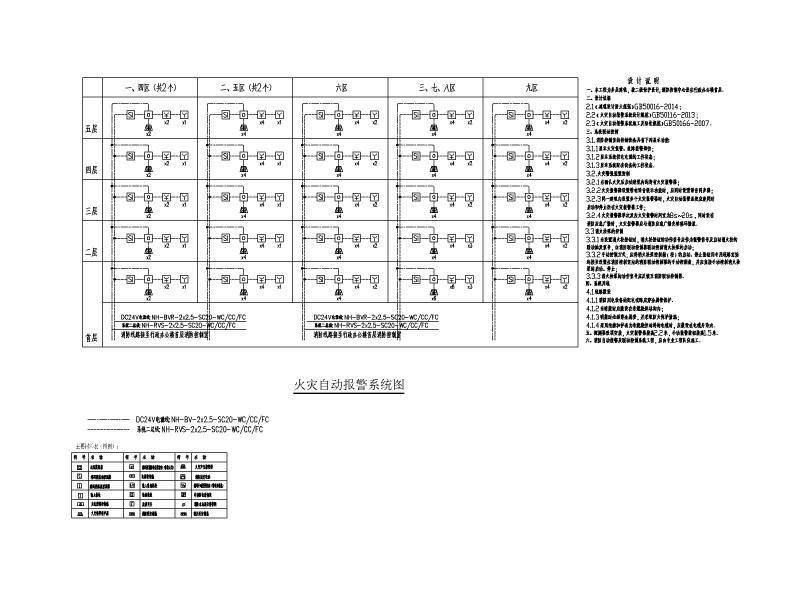

火灾自动报警系统图

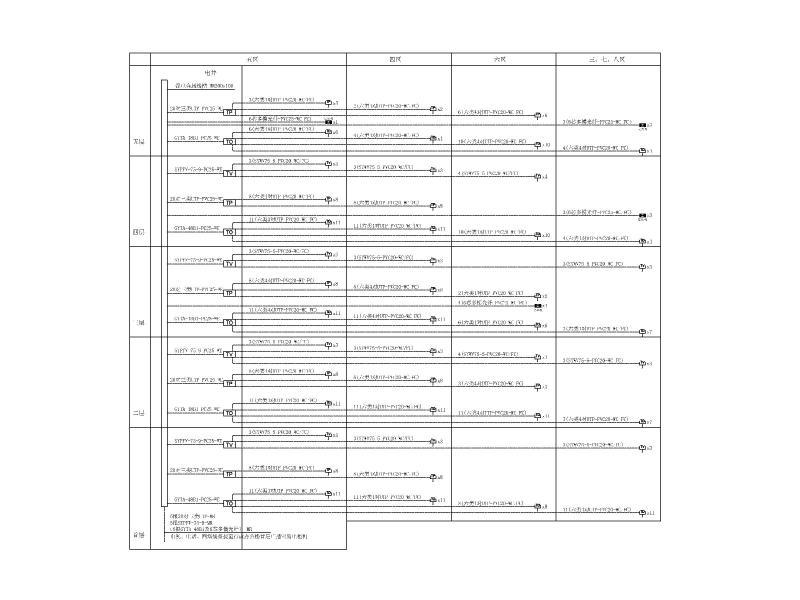

弱电系统图
音视频信号流程图




防雷接地大样图



总等电位及局部等电位连接做法示意
