甲级院_高层住宅楼电气CAD施工大样图（强弱电）

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑地上层数：35层
  • 图纸设计格式：CAD2000
  • 设计年代：近代,2016
  • 节点大样：线管,防雷接地,灯具,等电位联结
  • 负荷等级：一级,三级
  • 防雷等级：第二类
  • 项目所在地：广东
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为广东高层住宅楼 电气施工图 。

概况：
该项目位于广东省，为2栋35层的一类高层建筑，建筑高度为99.65m，为住宅建筑。

设计范围：
照明、插座及动力系统；防雷接地系统；
消防报警系统；有线电视系统；电话系统；
信息网络系统；门禁及可视对讲系统；
导管暗敷做法；电井布置；电梯井道灯具安装位置；
时控灯控制原理。

部分图纸摘录：

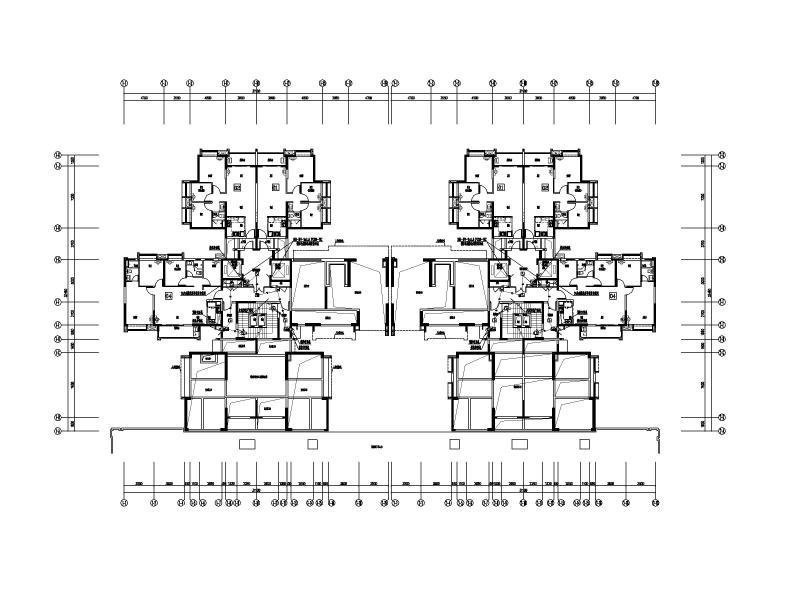

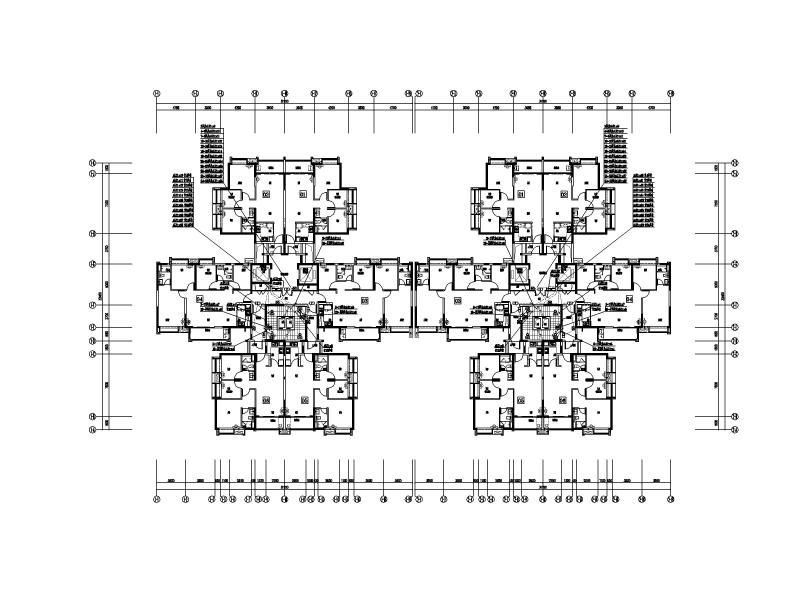

照明平面图

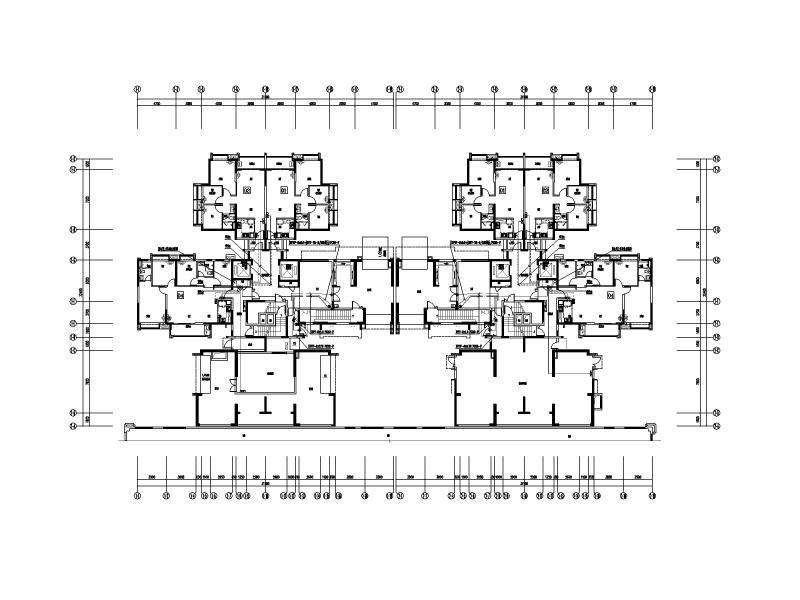

消防报警平面图

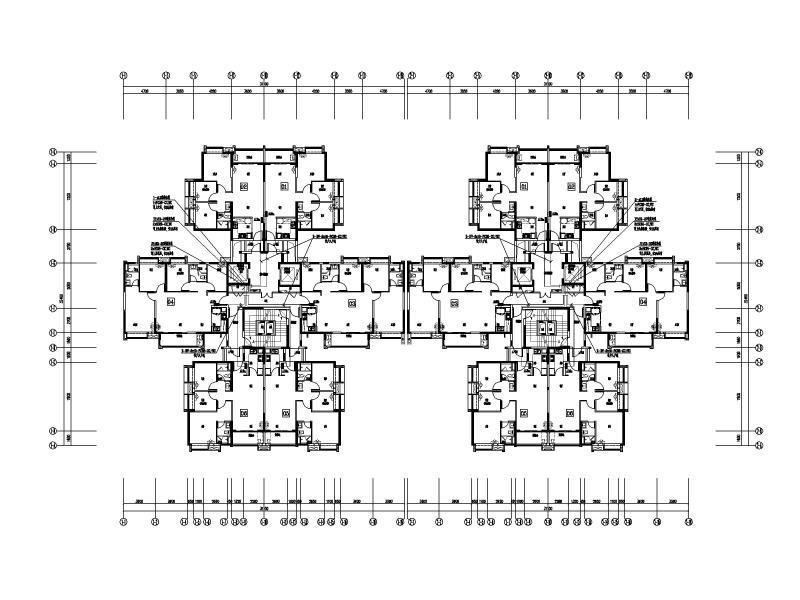

弱电平面图
电井平面图

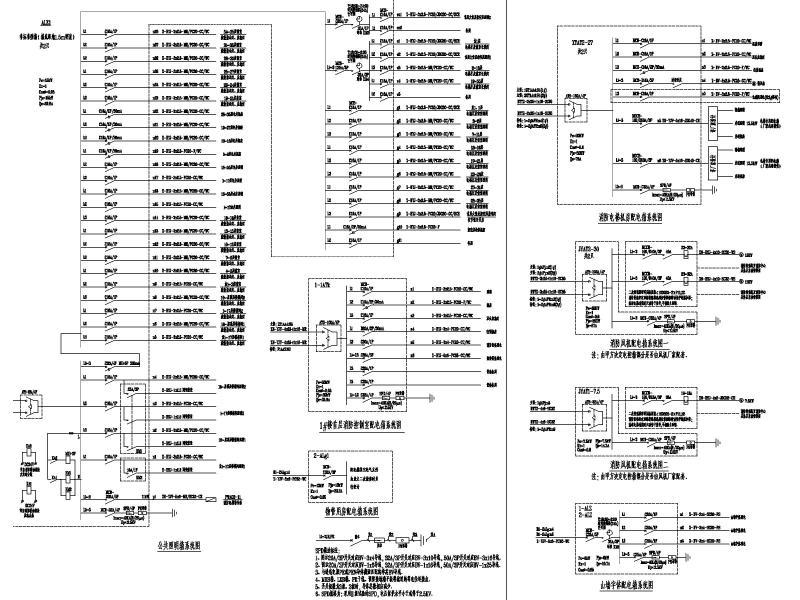

配电箱系统图




强电干线竖向系统图

消防报警系统图

弱电系统图


公共区时控灯控制原理图


导管暗敷大样图


电井大样图
