[CAD]3层甲级设计院甲级大剧院电气图纸65张

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：31000平方米
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：65张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 负荷等级：一级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目所在地：湖南
• 强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护
• 弱电设计： 火灾自动报警系统 ,建筑设备监控系统,信息网络系统

附件详情

• 1、图纸设计说明
• 2、强电系统图
• 3、弱电系统图
• 4、电力平面图
• 5、照明平面图
• 6、防雷接地平面图
• 7、 弱电平面图

附件详情

该附件为[湖南]甲级设计院甲级大剧院项目，该场馆为地下一层，地上三层，包括1200个座位及相关设施，中间为大剧院，左侧为展示中心，右侧为创作中心，由一个多功能剧场和相应的设施，会议、多功能厅，艺术商店等组成附属设施。建筑高度为55米，采用桩基基础，混凝土框架结构，总建筑面积为3.1万平米。
该项目电气设计包括红线内的以下系统：1）变配电系统； 2）照明配电系统； 3）动力用电设备的供电系统； 4）防雷接地系统；5）楼宇自控系统；6）综合布线系统；7）火灾自动报警及消防联动系统；8）综合监控系统；9）有线电视系统。

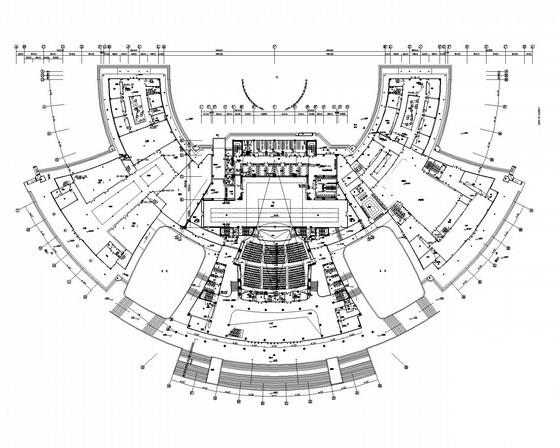

二层电力平面图

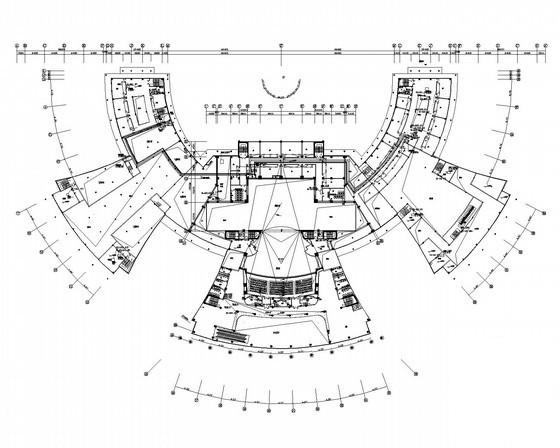

二层照明平面图

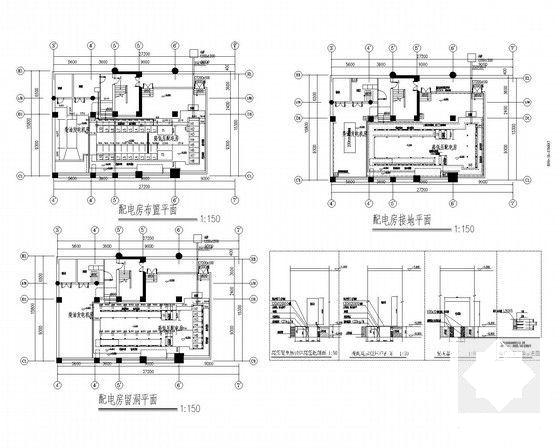

节点详图

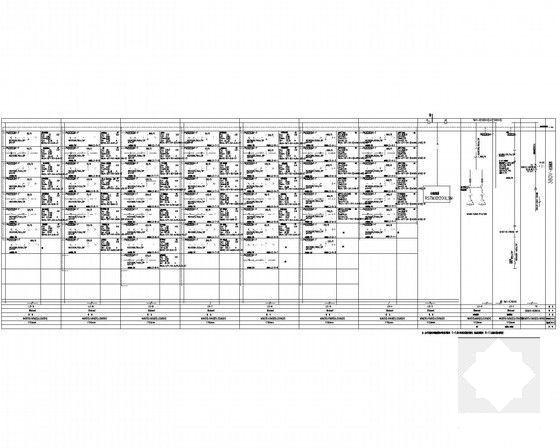

配电系统图

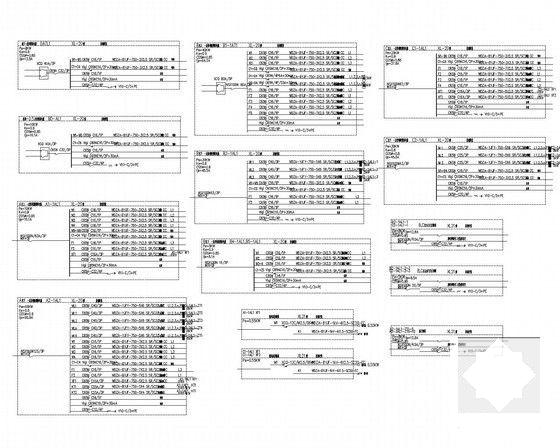

高压配电图

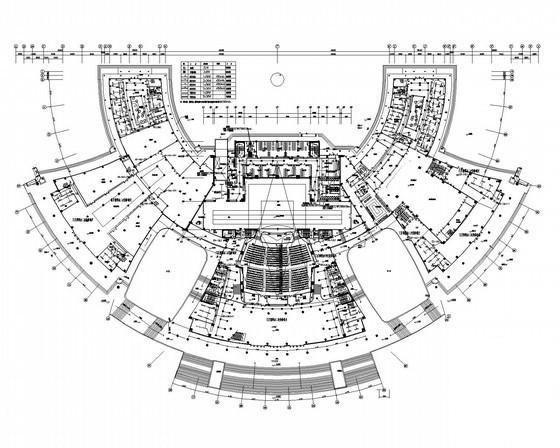

屋顶 防雷平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-22 13:29:55上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
