甲级院_高层住宅楼电气施工CAD图纸(2016)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:8127.18平方米
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 地下室用途:车库
  • 节点大样:等电位联结
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:浙江
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为浙江绍兴某住宅小区高层住宅楼 电气施工图

概况:
本项目为浙江绍兴某住宅小区。该项目为该项目之子项-1#住宅楼。
结构类型其异形柱框架-剪力墙结构。本建筑地下一层为非机动车库,一层为住宅门厅、商业服务网点,二至十一层为住宅。总户数为60户。建筑占地面积为1048.22平方米;建筑地上面积为8127.18平方米(不含架空面积55.86平方米)。建筑层数为11层,建筑高度为34.40米(室外至屋面结构层)。建筑耐火等级为二级。建筑工程设计等级为二级。属夏热冬冷地区(IIIA类气候带),抗震设防烈度低于6度,结构按非抗震设防。

设计范围:
电力配电系统;照明系统;建筑物防雷、接地系统及安全;电气节能和环保;
火灾自动报警及消防联动控制系统;消防电源监控系统;防火门监控系统.

部分图纸摘录:

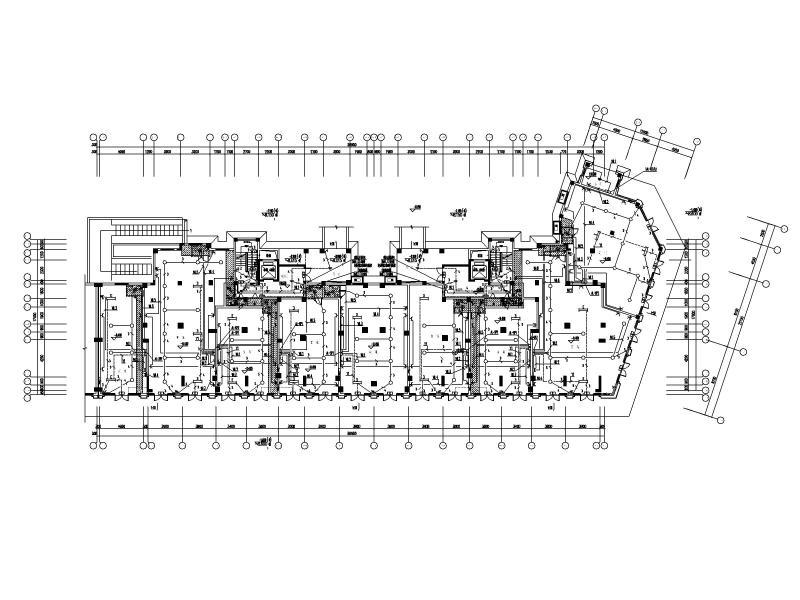

照明平面图

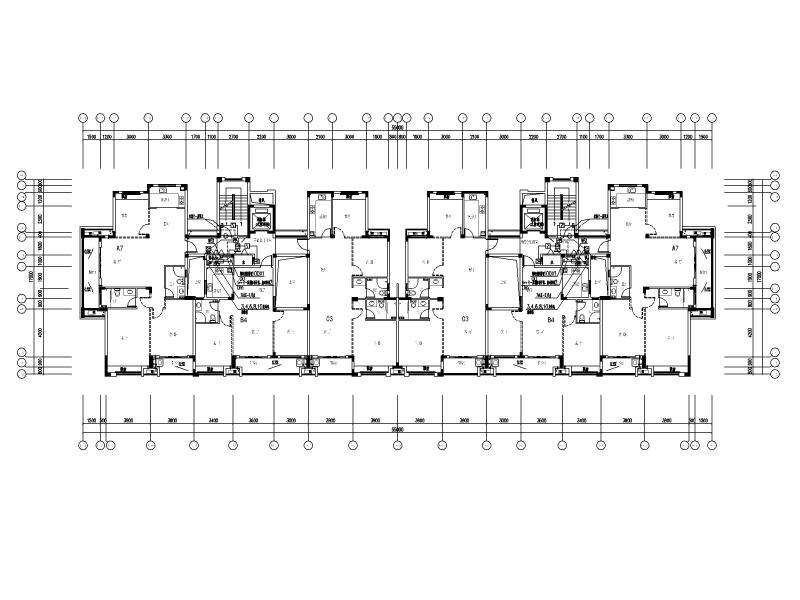

消防平面图

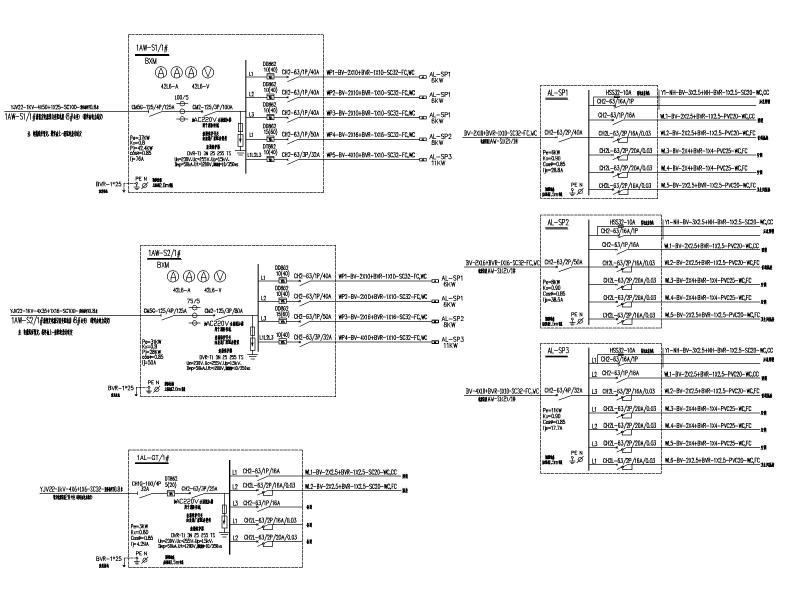

配电箱系统图

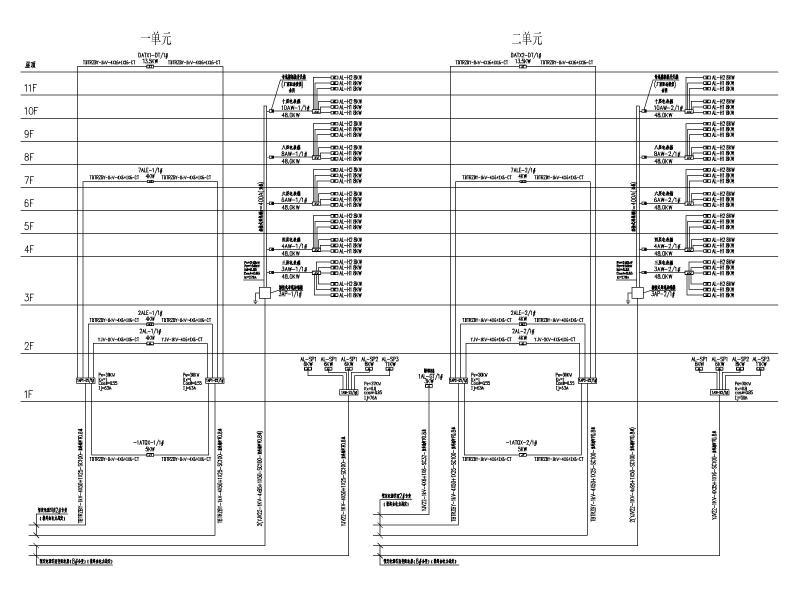

竖向配电系统图
开关控制应急照明灯及疏散指示灯接线图





火灾报警系统图



消防设备电源监控系统图



防火门监控系统图

等电位联结图

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1
  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2
  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3
  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
  • 住宅电气施工图纸 - 5
    住宅电气施工图纸 - 5
  • 住宅电气施工图纸 - 6
    住宅电气施工图纸 - 6
  • 住宅电气施工图纸 - 7
    住宅电气施工图纸 - 7
  • 住宅电气施工图纸 - 8
    住宅电气施工图纸 - 8
  • 住宅电气施工图纸 - 9
    住宅电气施工图纸 - 9
以上是部分截图,请下载附件后查看完整高清内容
