高层商铺及住宅楼电气施工CAD图纸（2016）

该附件为高层商铺及住宅楼 电气施工图 （2016）。

概况：

该项目为山西太原某小区7号住宅楼。该建筑地下2层，地上33层。地下二层与地库连通，地下一层为设备层。1,2层为(局部二、三层为住宅)商业，主楼4~33层为住宅。裙楼地上二层。主楼建筑设计结构形式为剪力墙结构，商铺建筑设计结构形式为框架结构。建筑总高度99.3m 总建筑面积32742.61m

设计范围：

低压配电系统；动力配电系统；照明系统；

电气火灾监控系统；防雷保护及接地；

电气设备及配电系统的接地；消防设备电源状态监控系统；

火灾自动报警及消防联动控制系统；电视系统；

楼宇可视对讲系统；电话网络系统；监控系统。

部分图纸摘录：

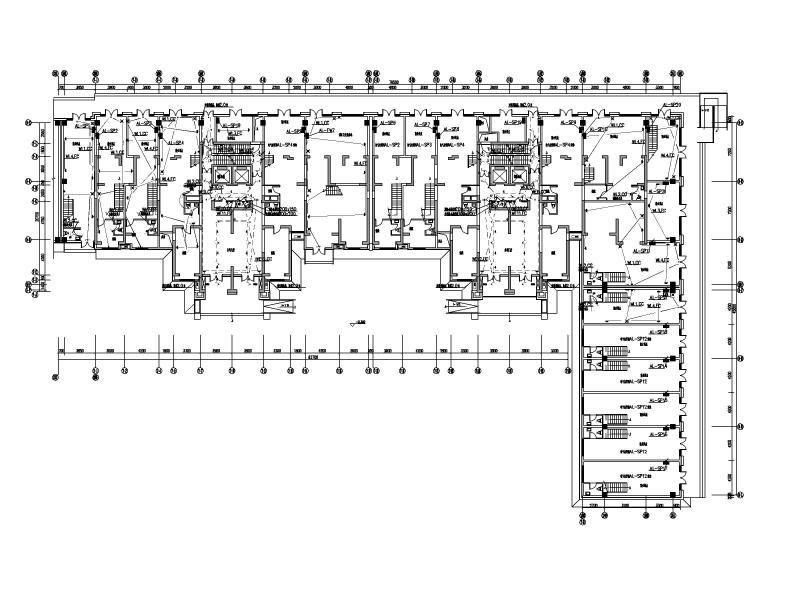

照明平面图

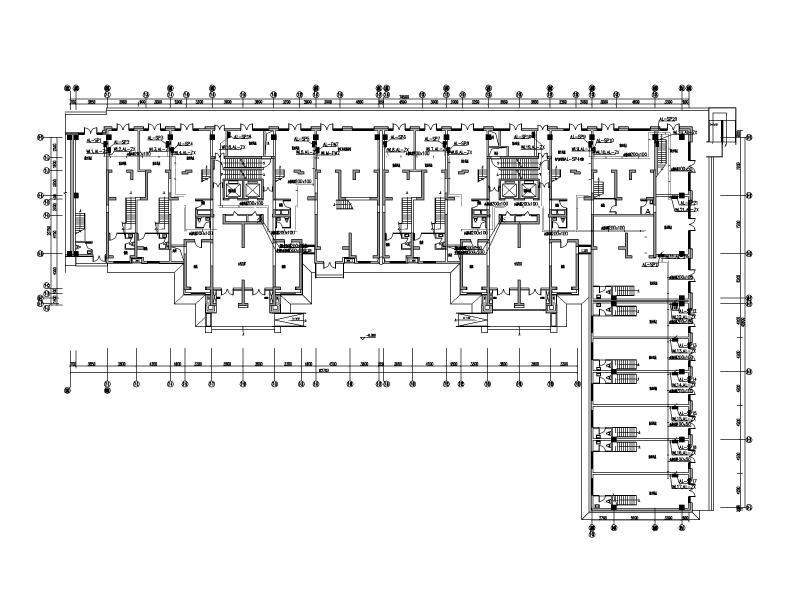

干线平面图

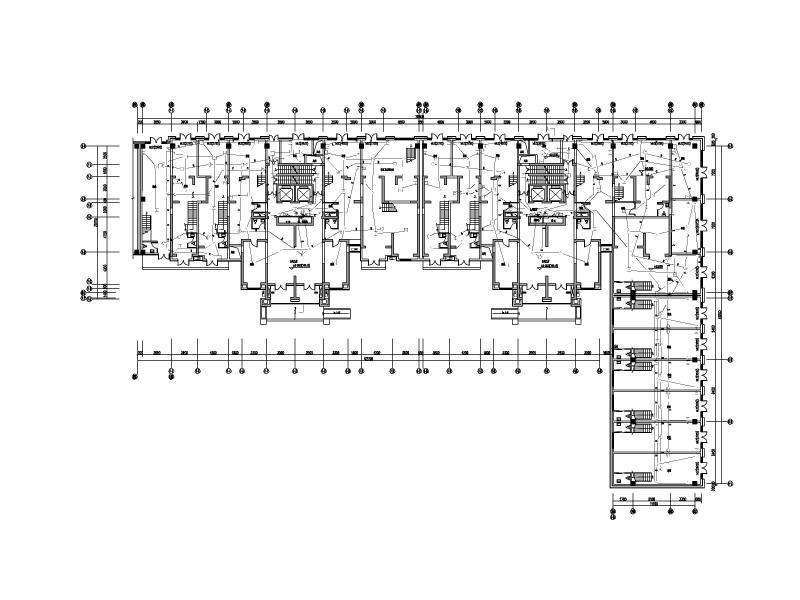

消防弱电平面图

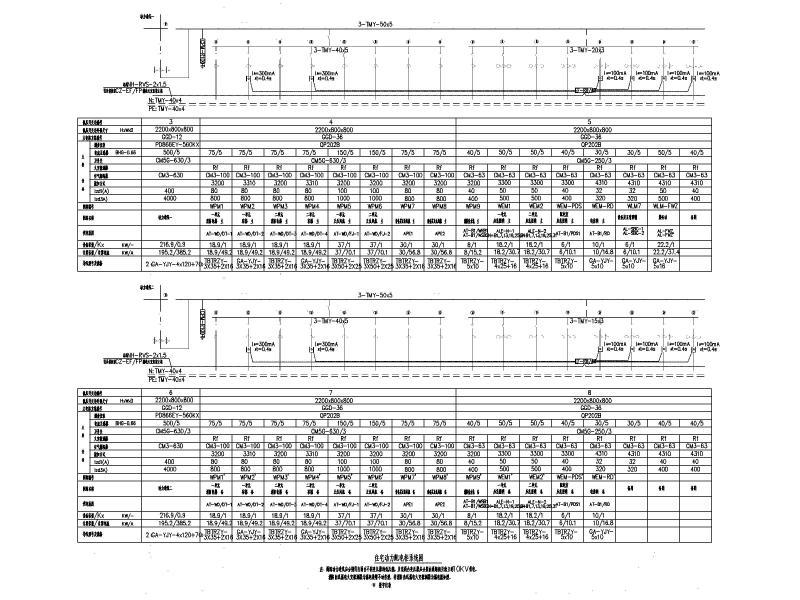

配电柜系统图

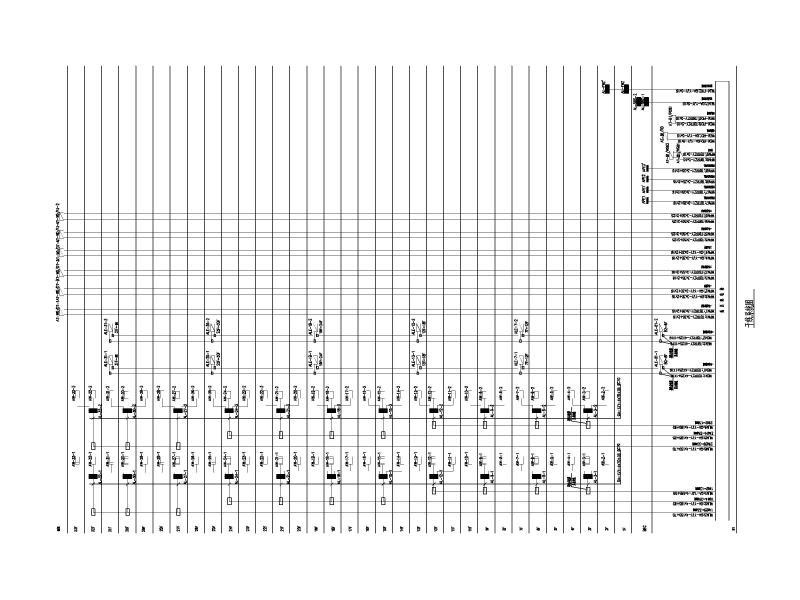

干线系统图

火灾自动报警及消防联动控制系统图

弱电系统图

应急照明接线示意图
