十五万平5层商住楼强弱电系统施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：150000平方米
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：方案（初设图）
- 参考图纸：21张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 项目所在地：浙江
- 强电 设计： 供配电系统 ,低压配电
附件详情
- 1、变电所10KV高压配电系统图
- 2、变电所低压配电干线图
- 3、变电所低压配电系统图
- 4、变电所监视及能量管理系统图
- 5、消火栓网络控制干线图

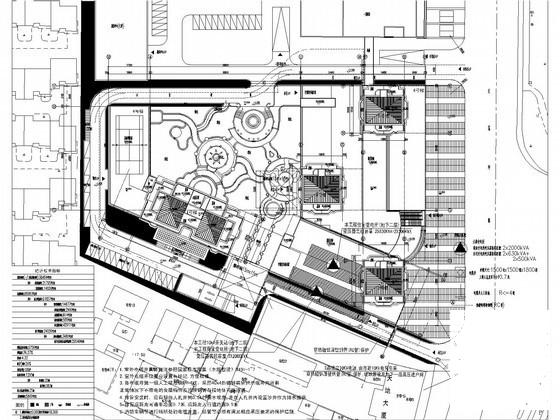

- 6、强电总平面图
- 7、强电干线平面图
附件详情
该项目位于浙江，该项目外围五层高，一二楼为沿街商铺，层高5.3米，是LOFT，可以自由隔层。三楼至五楼为商住楼。内围：总高两层，一楼做为一期市场的延伸。土特产等综合性市场，二楼则为开放式市场二期市场为精装修式商场，商铺中间呈一条“十”字型通道，高14米，宽10米。通道顶端采用玻璃钢棚。
设计范围包括高压变配电系统；低压变配电系统；照明配电系统。
该附件，总共21张。

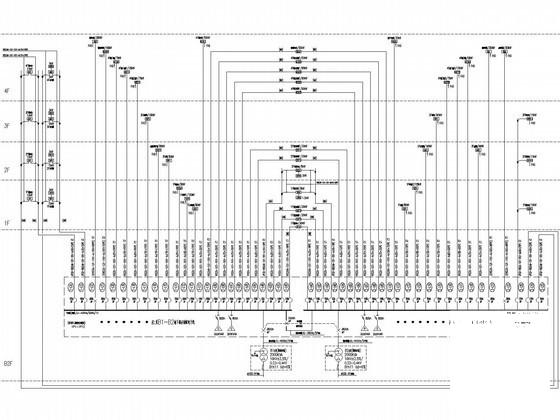

低压配电干线图

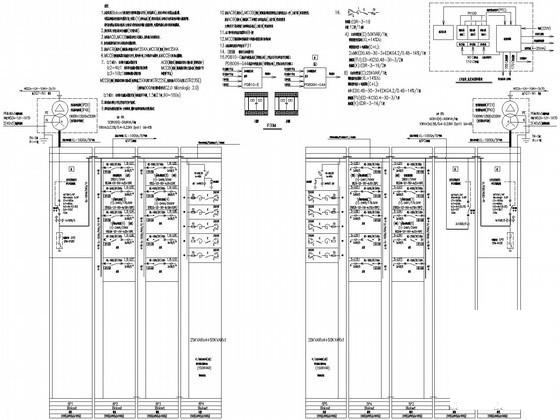

低压配电系统图

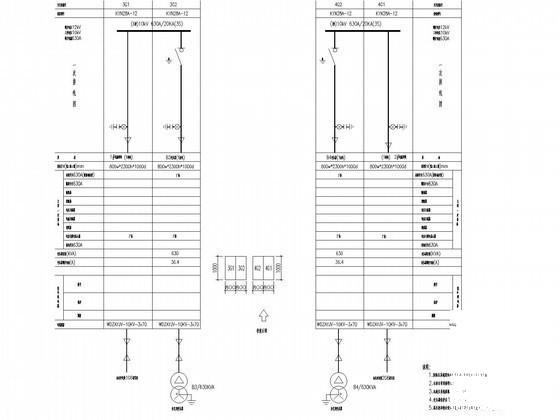

高压配电系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
强弱电施工图纸 - 1 -
强弱电施工图纸 - 2 -
强弱电施工图纸 - 3 -
强弱电施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-29
- 评论次数：0
- 浏览次数：0
- 文件大小：2.1 MB
- 收藏次数：0
-
文件名称：
附件-995856598797759887878.rar
