一、设计依据:

1、建筑概述 :该项目为益阳市某综合大楼,共12层,负一层和首层为商场,2-12层为住宅建筑主体高度为35米,建筑面积为1557.1平方米,现浇楼板。该项目除消防设备和应急照明按二级负荷设计外,其余均按三级负荷设计。

2、设计依据:(1).甲方提供的设计任务书(2).相关专业提供的工程设计资料(3).国家有关的设计规范和规程:<<民用建筑 >>JGJ/T 16-92<<住宅设计规范>>GB 50096-1999 2003年版<<建筑物防雷设计规范>>GB 50057-94 2000年版<< 规范>>GB 50052-95年版其它有关国家及地方的现行规范.规程及标准

3、设计内容:(1) 变配电系统(2) 动力系统(3) 照明系统(4) 应急 （5）防雷保护及接地系统

二、配电系统：

1、本建筑拟引进一路10KV的高压供电,为满足其二级负荷的供电要求从外供电网.引来低压(380/220V)电源,详见电气配电系统图，进线电缆为埋地引入,埋地深度为-0.8米以下.

2.该项目照明配电系统均采用TN-S系统。接地电阻不大于1欧姆,干线电缆沿负一层托架敷设.

3.计量方式采用高供高计方式住宅照明,商场照明,动力进线分设总表,用户设分表;公共照明从单元总配电箱引出。

三、电力

1、由低压配电柜引至各用电点的供电,按建筑设计的要求及使用功能的不同分别在低配间设三块功率因数自动补偿屏，补偿后功率因数采用放射式的供电方式。达0.9以上，荧光灯要求采用功率因数大于0.9的节能型灯具。

2、消防用电设备、消防控制中心、应急照明.污水泵等均采用双回路供电,前端自动切换。

四、照明系统

1、已作照明设计的场所,灯具未选型,材料表中注明者除外,设计只给出了光源类别、灯泡(管)、容量、安装方式(如吸顶、嵌入、壁装、吊练)等,灯具型号由建设单位根据使用和装修要求,自行确定.

2、应急灯、安全出口灯、楼层指示灯、诱导灯均采用两路电源末端切换.应急时间不小于30min。应急灯、安全出口灯、楼层指示灯、诱导灯在正常情况和事故情况下均点燃。应急灯正常用于照明,事故情况下自动切换由事故照明配电相供电。

五.线路敷设

1、消防设备全选用防火铜芯电缆（NT-VV)，沿防火桥架敷设，或厚壁钢管应急照明采用预分支电缆在强电井内敷设，（水煤气管）埋墙或埋地暗敷。出竖井后为钢管暗敷。消防线路均应敷设在不燃烧体的结构内，且保护层厚度不宜小于30mm，明敷时需采用防火保护措施。

2、其余分支线路均选用铜芯塑料绝缘线，采用钢管沿墙，楼板或吊顶内暗敷。

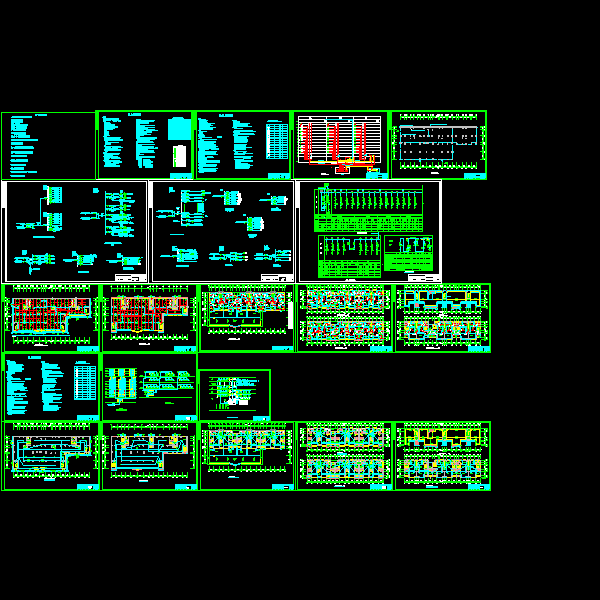

低压一次供电系统图

基础接地平面图

配电干线系统图

照明

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
