高层商住楼强弱电施工CAD图纸40张

资料简介
赚取积分

建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑地上层数：18层
参考图纸：40张
设计年代：近代
负荷等级：二级,三级
防雷等级：第二类
接地方式：TN-C-S
项目所在地：四川
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,有线电视和卫星接收系统,广播系统,信息网络系统,其它

附件详情

1、电气设计说明
2、竖向干线配电系统图
3、配电系统图（1~4）
4、应急照明接线图
5、卫生间局部等电位联结示意
6、电气竖井布置、消防控制室布置
7、总等电位联结系统示意图
8、多媒体布线箱接线图
9、二、三区对讲系统框图
10、二、三区电视、网络通信系统图
11、弱电系统图
12、二、三区背景音乐兼火灾应急广播系统框图
13、二、三区电气火灾监控系统图
14、二、三区火灾报警、通信及消防控制联线示意框图
15、消防传输线路配线表一、二
16、火灾报警、通信及消防控制系统图
17、一层接地平面图
18、一~四层电气平面图(1、2)
19、5~18层电气平面图
20、电梯机房层电气平面图
21、屋顶防雷平面图
22、住宅户型插座平面图
23、住宅户型照明平面图
24、1~18层弱电平面图
25、住宅户型弱电平面图
26、1~18层火灾报警平面图
27、电梯机房层火灾报警平面图

附件详情

该项目位于四川，地上为18层。一、二层局部为商业网点，住宅层高为3m。建筑总高度54m
。建筑设计结构形式为框架剪力墙结构，现浇混凝土楼板。
设计范围包括：220/380V配电系统；电力配电系统；照明系统；建筑物防雷、接地系统及
安全措施；有线电视系统；网络通信系统；多功能访客对讲系统；火灾自动报警及消防联
动控制系统；背景音乐兼火灾应急广播系统等。
该附件，总共40张，甲级设计院设计。

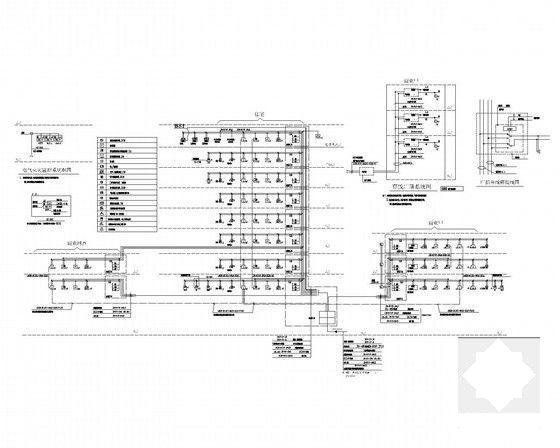

竖向干线配电系统图

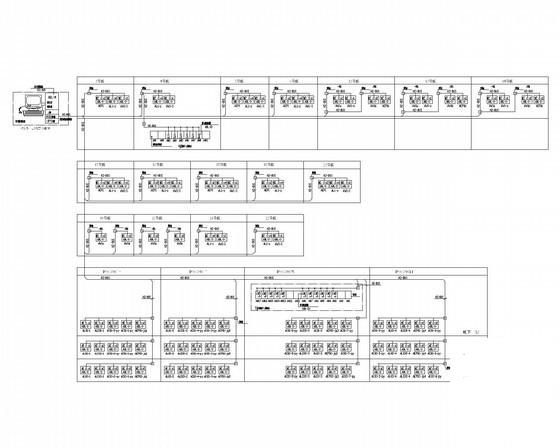

电气火灾监控系统图

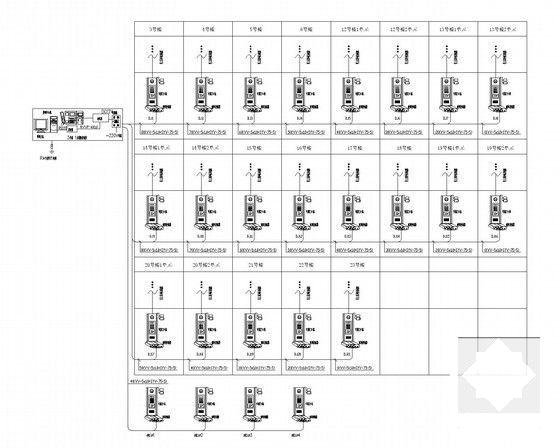

对讲系统框图

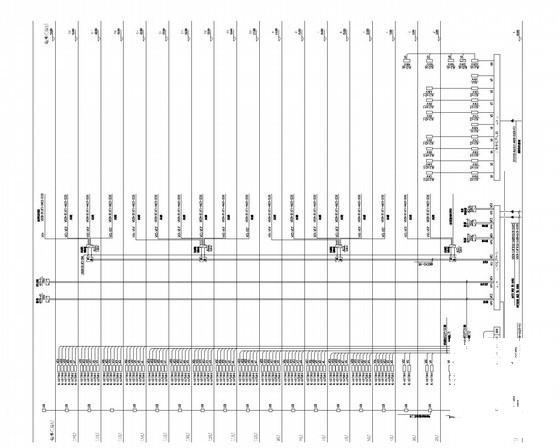

火灾报警、通信及消防控制系统图

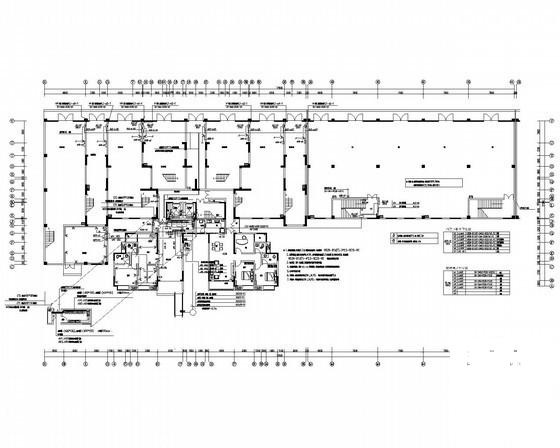

一层火灾报警平面图

住宅户型照明平面

住宅户型弱电平面

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
