一份10万平20层住宅楼强弱电电气设计CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：107133平方米
• 建筑地上层数：18层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 地下室用途：车库,设备用房,其它
• 负荷等级：三级
• 防雷等级：第二类
• 接地方式：TN-C-S
• 项目所在地：江苏
• 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全

附件详情

• 1、电气施工设计说明；
• 2、火灾报警与消防联动系统图；
• 3、干线系统图；
• 4、弱电系统图；

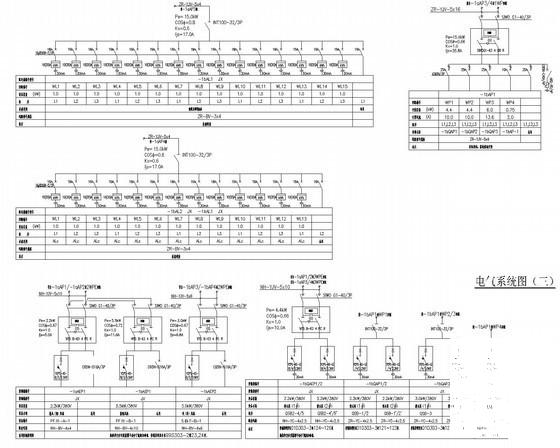

• 5、电气系统图；
• 6、动力平面图；
• 7、 照明平面图 ；
• 8、 弱电平面图 ；
• 9、 防雷平面图 。

附件详情

该附件为[南京]高层住宅强弱电电气设计施工图纸，共17张。
项目概况：该项目总建筑设计面积：107133平方米，包括1#~9#楼及地下室。本建筑为6~8#楼，建筑面积为11094.5平方米，地下二层为住户储藏，地下一层为自行车库；地上十八层为住宅，建筑高度为54m，为二类高层住宅。
设计内容：1.配电及电力设计；2.电气照明设计；3.建筑物防雷保护与接地系统设计；4.火灾报警及消防联动设计；5.电信、有线电视、对讲防盗系统等弱电设计预留管路至进户箱，具体设计建设方另行委托二次设计。

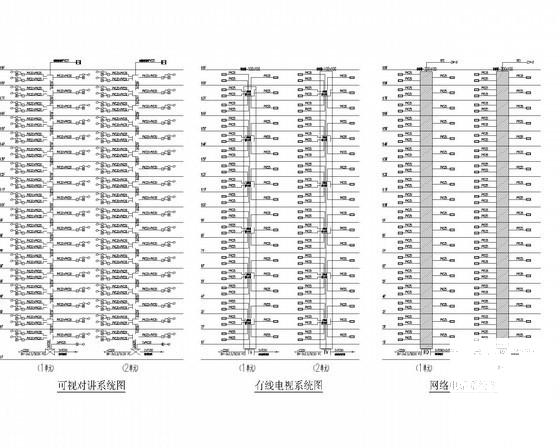

弱电系统图

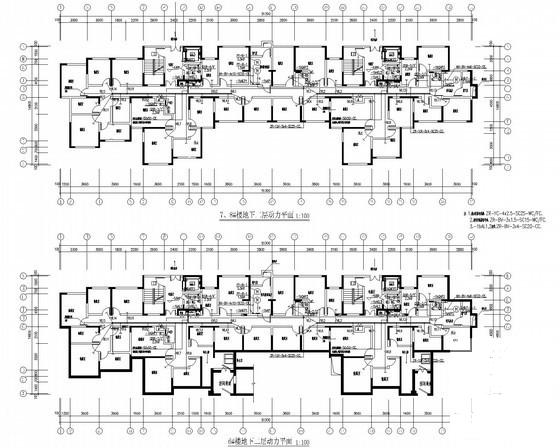

动力平面图

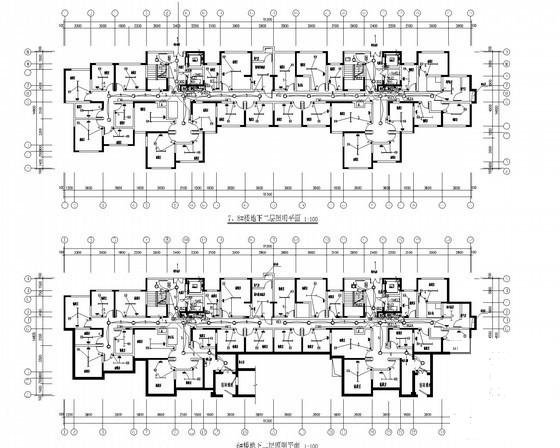

照明平面图
