一份32层住宅楼电气设计CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：32层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 负荷等级：一级
• 防雷等级：第二类
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、 竖向配电干线 系统图
• 三、配电箱系统图
• 四、弱电系统图
• 五、 照明平面图
• 六、插座动力平面图
• 七、 弱电平面图
• 八、防雷接地平面图

附件详情

本稿件是某三十二层住宅楼电气施工图纸，本住宅楼是小区建筑群E#楼，为32层的高层住宅，建筑高度为98.1米。该项目属一类高层建筑。
电气设计包含配电系统设计、电话网络系统设计、有线电视系统设计、门话可视对讲及安防系统设计、照明灯具布置、插座动力系统设计、防雷接地系统设计等。

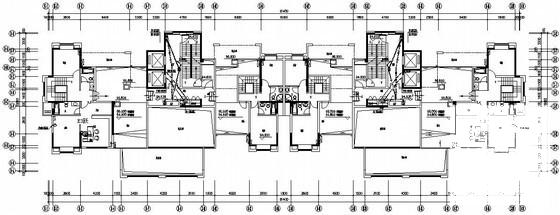

第 1 张图

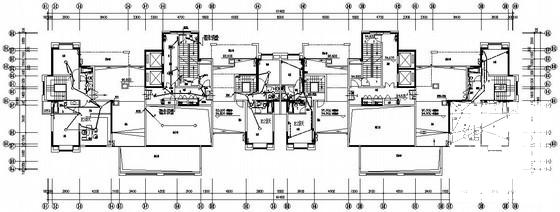

第 2 张图

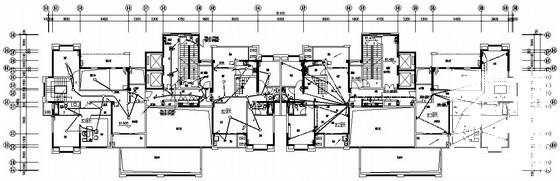

第 3 张图

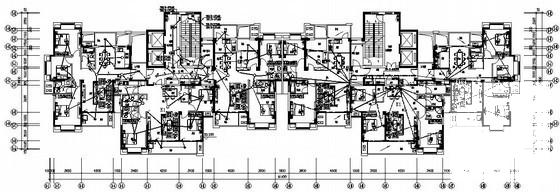

第 4 张图
