一份25层底商住宅楼强弱电系统CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：16116.99平方米
• 建筑地上层数：25层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：29张
• 设计年代：近代
• 负荷等级：一级
• 防雷等级：第二类
• 火灾保护分级：二级
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 1、电气设计说明
• 2、 竖向配电干线 系统图
• 3、配电箱系统图
• 4、弱电系统图
• 5、火灾自动报警系统图
• 6、照明插座平面图
• 7、弱电平面图
• 8、火灾自动报警平面图
• 9、防雷接地平面图

附件详情

该附件是二十五层底商住宅强弱电系统全套施工图纸，总共29张。工程总建筑面积16116.99平方米，地下面积1308.5平方米，地上面积14808.49平方米，主楼地上二十五层，地下两层，附楼地上三层，总建筑面积76.65米，建筑设计结构形式为主楼剪力墙结构体系；网点部分框架结构体系。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、防雷接地系统设计、有线电视系统设计、网络系统设计、火灾自动报警系统设计等。

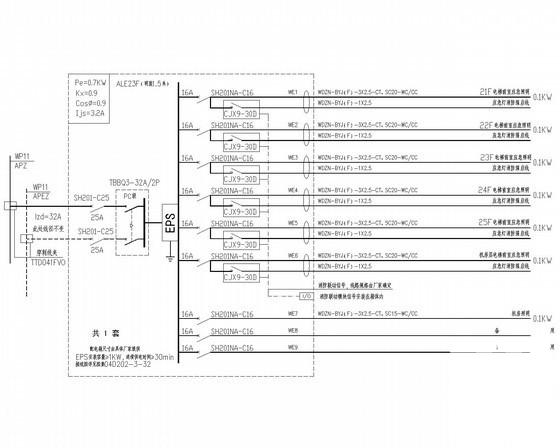

配电箱系统图

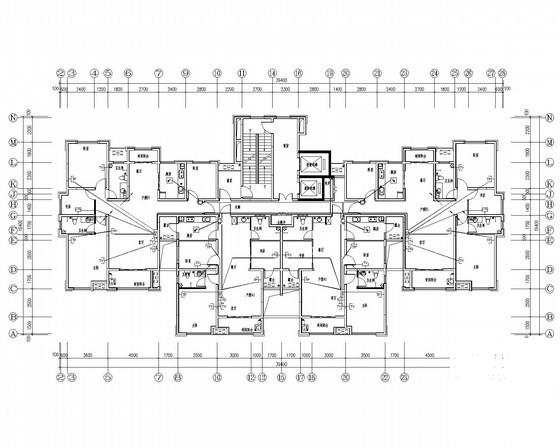

标准层弱电平面图

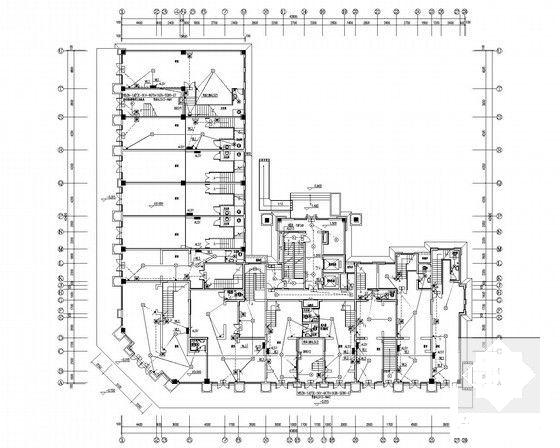

地下二层火灾自动报警平面图

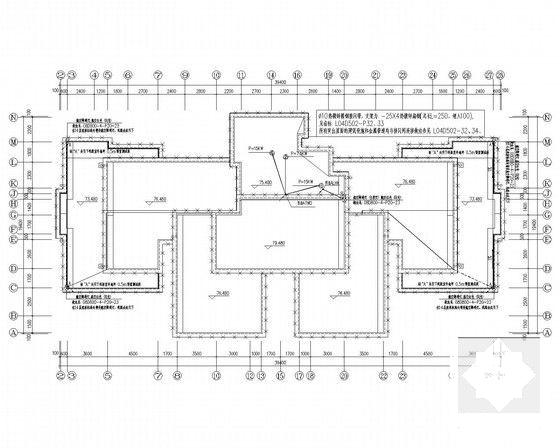

屋顶 防雷平面图

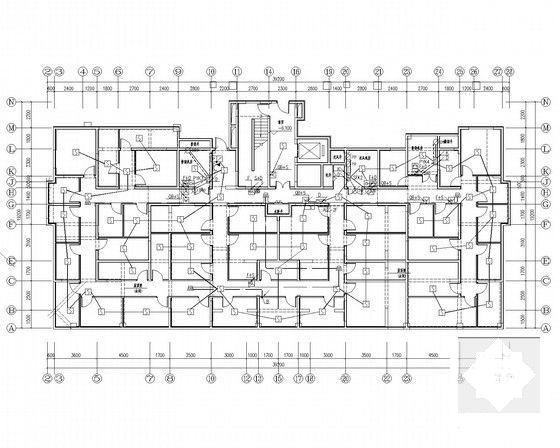

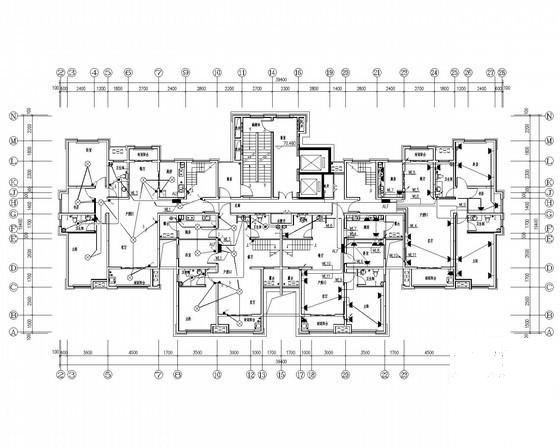

一层照明平面图

地下二层储藏室配电平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
