一份8层办公楼强弱电系统CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：10000平方米
• 建筑地上层数：8层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：70张
• 地下室用途：设备用房
• 负荷等级：三级
• 防雷等级：第三类
• 项目所在地：内蒙古
• 强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统

附件详情

• 1、电气设计说明
• 2、高压配电系统图
• 3、配电竖向系统图
• 4、低压配电系统图
• 5、配电箱系统图
• 6、配电监控系统图
• 7、电气火灾监控系统图
• 8、应急疏散照明系统图
• 9、综合布线系统图
• 10、有线电视系统图
• 11、火灾自动报警系统图
• 12、电力平面图
• 13、照明平面图
• 14、空调配电平面图
• 15、变电所平面布置图
• 16、强弱电井布置图
• 17、电缆穿墙做法示意图
• 18、屋顶 防雷平面图
• 19、基础接地平面图
• 20、等电位联结平面图
• 21、消防平面图
• 22、 弱电平面图

附件详情

该项目位于内蒙古，该项目主要为办公、会议等用房。该项目地上八层，地下一层，屋顶女儿墙标高40.0米；本建筑为二类层建筑，框架结构，该项目总建筑面积约为10000平方米。
设计范围包括10kV/0.4kV变配电系统、0.4kV电力配电系统、照明系统、火灾自动报警系统、有线电视系统、综合布线系统、保安监控系统、防雷接地系统等。
该附件总共70张。

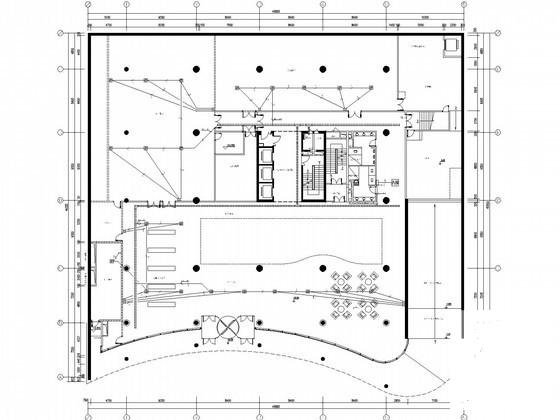

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-28 12:46:13上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
