一份6层行政办公楼强弱电CAD施工图纸（辅房）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 设计年代：近代
• 负荷等级：二级,三级
• 防雷等级：第三类
• 项目所在地：安徽
• 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：综合布线系统,有线电视和卫星接收系统,其它

附件详情

• 1、配电系统图一~三
• 2、弱电设计说明 弱电系统图 配电系统图四
• 3、架空层照明及接地平面图
• 4、一层 照明平面图 电井大样图
• 5、二~六层照明平面图
• 6、屋面 防雷平面图
• 7、一~六层 弱电平面图

附件详情

该项目位于安徽，项目为行政办公楼及辅房，其中办公楼地上六层、辅房地上三层。
设计范围包括配电系统；照明系统；防雷接地系统；综合布线系统；有线电视系统；电话宽带系统等。
该附件，总共19张。

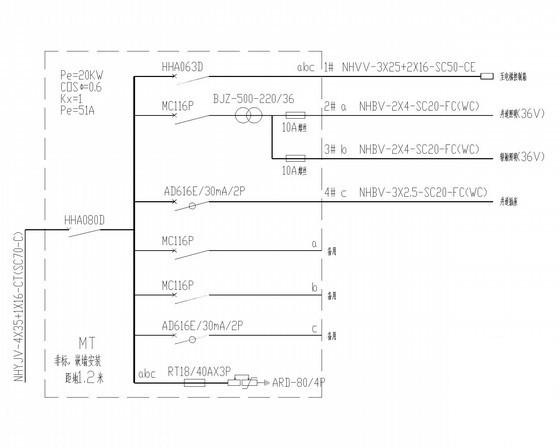

机房电源箱系统图

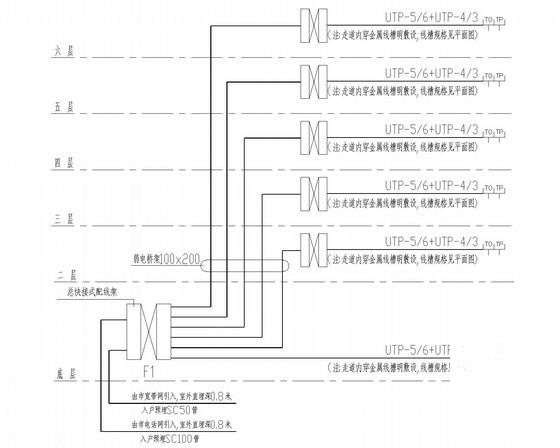

办公楼电话、宽带系统图

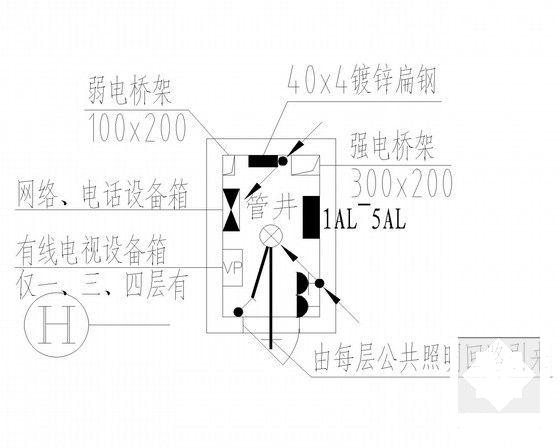

办公楼管井大样图（一~五层）

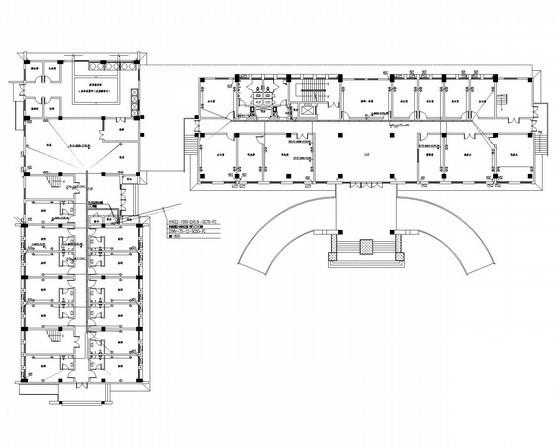

一层弱电平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-28 12:46:18上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
