一份11层行政办公楼防排烟系统设计CAD施工图纸（人防系统）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 设计内容：防排烟
• 项目所在地：浙江

附件详情

一、项目概要：
项目为行政办公楼，地上11层...
二、防排烟系统：
1.防烟楼梯间每五层内可开启外窗总面积不小于2.0M2，可采用自然排烟。
2.汽车库划分为两个防烟分区，分别设置机械排烟系统，排烟量按6次/h计，采用双速排烟风机。
3.地下室各个排烟系统的排烟口风速均小于10m/s，所有排烟口距所服务区域最远端小于30m...
三、人防系统：
1.人员掩蔽单元战时清洁式通风、滤毒通风、隔绝式通风，战时送风系统与平时排风（烟）系统转接措施。
2.风机的单位风量耗功率（Ws）值均小于0.32W/(m3/h)...

图纸共13张。

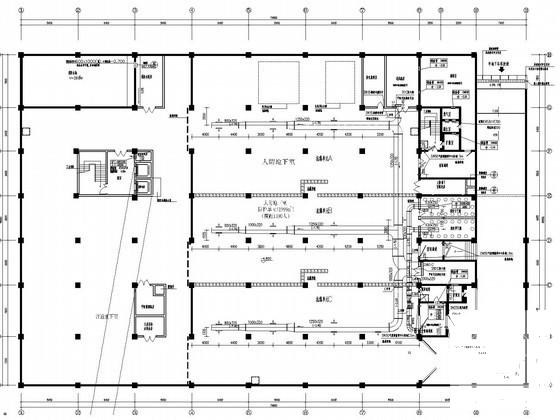

战时通风平面图

防护单元进风口部平面详图

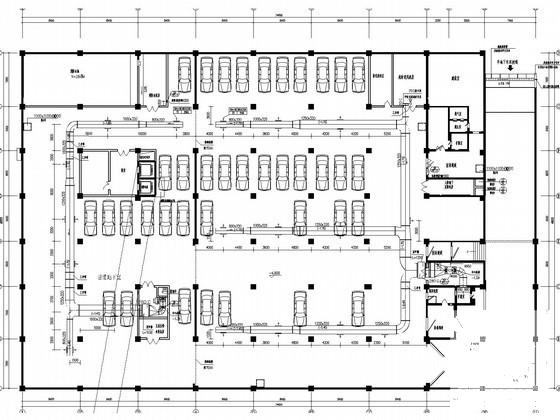

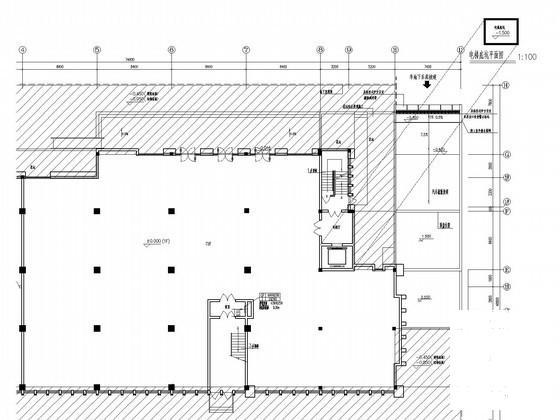

通风平面图
