7层办公楼强弱电系统竣工CAD图纸(钢筋混凝土结构)(TN-S)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：8721.86平方米
• 地上层数：7层
• 地下层数：1层
• 图纸设计深度：竣工图
• 参考图纸：46张
• 图纸年代：近代
• 负荷等级：二级
• 防雷等级：第二类
• 接地方式：TN-S
• 项目地址：广东
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 1、 说明
• 2、配电系统图
• 3、弱电系统图
• 4、
• 5、插座动力平面图
• 6、电话网络平面图
• 7、门禁系统平面图
• 8、 平面图

附件详情

该附件是[深圳]某七层办公楼强弱电系统全套竣工图纸，为二类高层建筑，共8层，框架结构，高25.1米,建筑面积：8721.86平方米，其中地下室：998.13平方米。 附楼为4层框架结构，高23.25米，附楼与主楼相连。其中主楼一~七层改造，半地下室、八楼及屋顶局部改造，副楼二~四楼改造，一楼局部改造,室外网球场、门卫室、副楼配电房改造。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、防雷接地系统、电话系统设计、网络系统设计、门禁系统设计等。

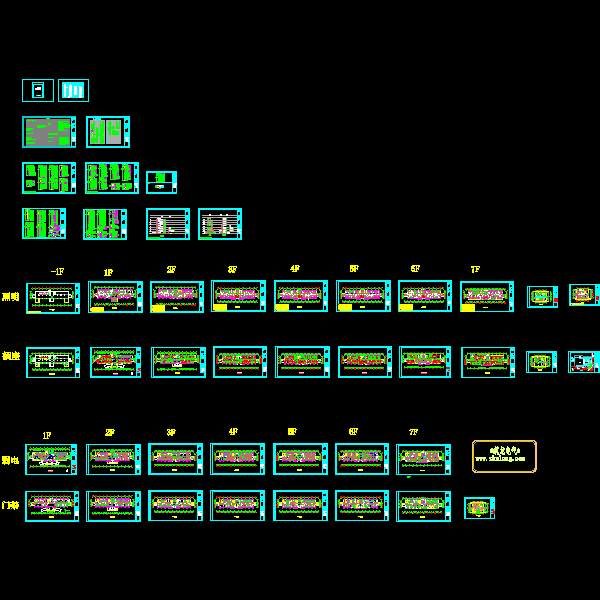

第 1 张图
