洁净厂房气动系统设计竣工CAD图纸

资料简介
赚取积分

建筑类别：工业建筑,其它建筑
建筑类型：厂房仓库
设计阶段：竣工图
设计内容：制冷,水箱 ,动力设备
附件设计说明：有,保温防腐,施工安装要求,材料设备要求
洁净等级：万级
参考图纸：20-50张
设计年代：近代

附件详情

资料目录
主要材料表
图例
设计施工说明
设备布置平面图
冷冻水管道系统流程图
压缩空气管道系统流程图
冷冻水/冷却水管道布置平面图
压缩空气管道布置平面图
冷冻水管道布置透视图
循环冷却水管道布置透视图
压缩空气管道布置透视图
补水箱配管详图
氮气/氩气管道布置平面图
氮气/氩气管道布置透视图
室外管道布置平面图

附件详情

此稿件为湖南某洁净厂房动力站气动系统设计竣工图纸；该厂房为年产 40 兆瓦的硅基薄膜太阳能电池生产线。
设计内容：冷却水系统，压缩空气系统，高纯氮气、氩气管道系统，以及室外管道设计。
冷冻水系统：冷冻水系统由离心式冷水机组、冷冻水循环泵、低位定压膨胀装置、补水箱、管道、阀门及管道附件、保冷材料等。水系统采用闭式系统，冷水机组制备的7°C冷冻水送至板式换热器、空调机组，从板式换热器、空调机组回来的12°C冷冻水经冷冻水循环泵加压后送至冷水机组，以此循环。系统采用低位定压膨胀装置进行定压、补水；冷水机组根据负荷的大小提供不同的冷量。选用螺杆式冷水机组四台。
……

，图纸共25张。

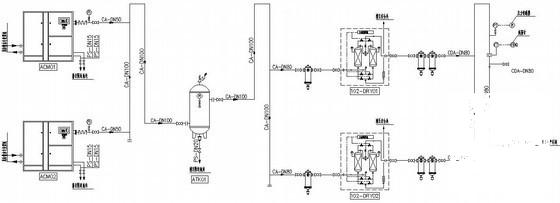

压缩空气管道系统流程图

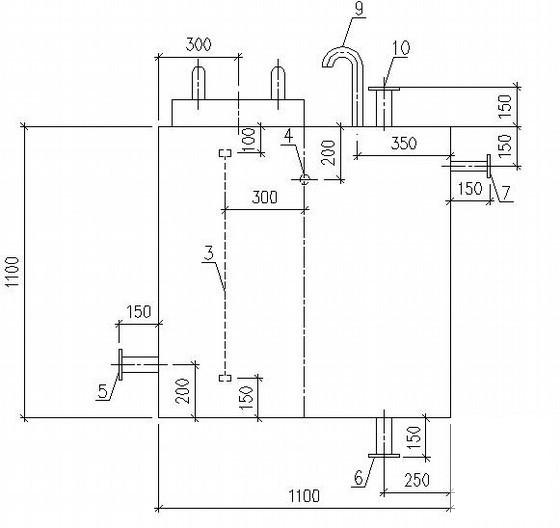

补水箱配管详图

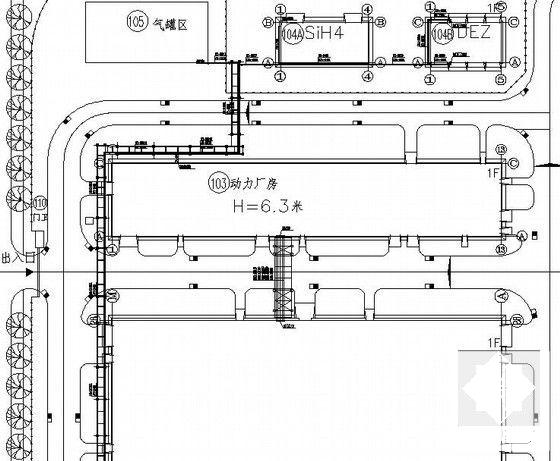

动力站管廊管道布置平面图

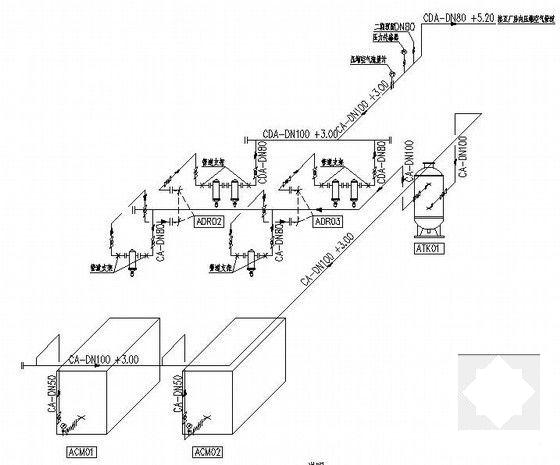

压缩空气管道布置透视图

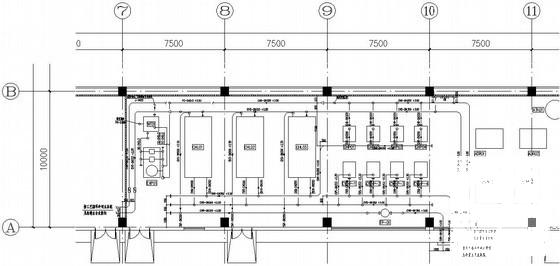

压缩空气管道平面图

冷冻水管道布置透视图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
