一份门式刚架结构压力容器生产车间及气瓶检验车间结构CAD施工图纸（建筑图纸）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：21张
• 设计年代：近代

附件详情

该项目是压力容器生产车间及气瓶检验车间，总建筑设计面积：5515平方米，门式刚架结构，按抗震设防烈度7度设计，主钢构使用年限：50年，其他构件：25年，基础设计等级为丙级。场地标准冻深：0.60m。

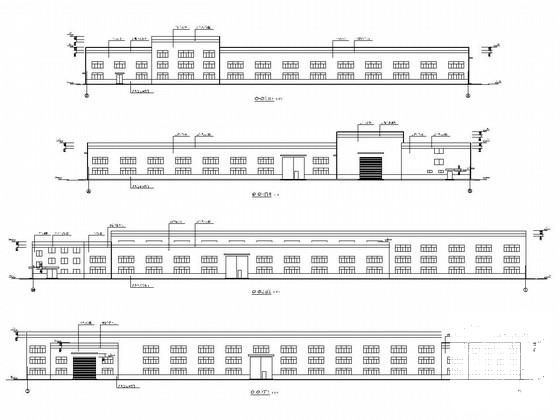

包括结构专业图纸：钢 结构设计说明 ，基础平面布置图，锚栓平面布置图，吊车梁 平面布置图 ，屋面系杆、支撑布置图，柱间支撑布置图，墙梁布置图，钢架图，基础详图等13张图；建筑专业图纸：建筑设计说明，门窗表，装饰一览表，立面图、平面图、剖面图，楼梯图等共计8张图。
总计21张图，设计年代：近代5月。

基础图

吊车梁平面布置图

柱间支撑布置图

楼梯卫生间详图

屋面系杆、支撑布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
