一份8层多功能用房办公楼通风空调系统设计CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：6200平方米
• 建筑地上层数：8层
• 图纸设计深度：施工图
• 参考图纸：29张
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目所在地：广东

附件详情

• 设计施工说明
• 主要设备材料表
• 空调 通风防排烟 平面图
• 冷媒管平面图
• 室外机不锈钢支架祥图
• 多联室外机支架祥图
• ...

附件详情

一、项目概要：
工程位于深圳市，总建筑面积约6200m2，空调面积约4800m2。建筑物地上八层，地上部分为包含办公、会议、档案、展览厅等多种功能用房的办公楼...
二、冷热源：
该项目的一、二层空调冷热源由多联机提供...
三、空调系统：
1.多功能厅所需的新风经全热交换器吸收排风，室内回风经室内机加压、冷却、除湿后由侧送风口或散流器送入室内。
2.一、二内独立间隔的房间，采用室内机加新风系统...
四、通风系统：
1.靠外墙的防烟楼梯间采用自然排烟，每五层内可开启外窗总面积之和不小于2.0平米。
2.可开启外窗的面积不小于所在房间或走道面积的2％...

图纸共29张。

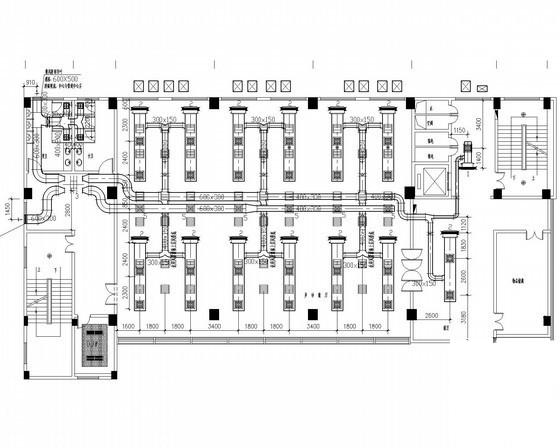

标准层空调平面图

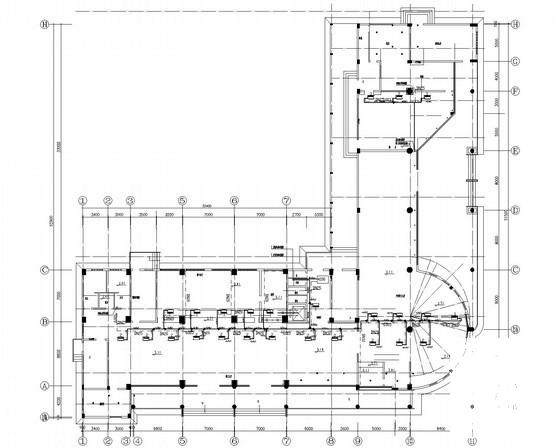

冷媒管平面图

第 1 张图

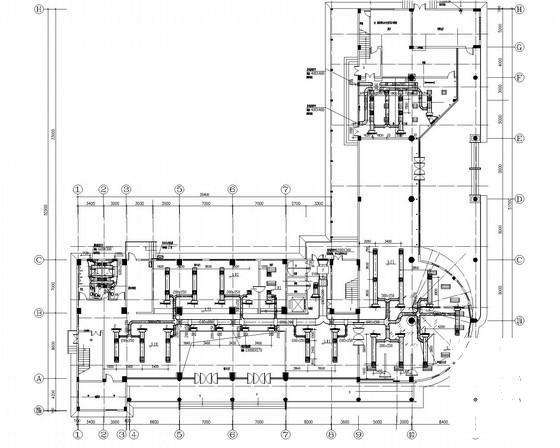

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
