地下人防工程战时通风系统设计施工CAD图纸
- 附件设计说明：有
- 建筑类别：其他
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 设计内容：人防
- 送风方式：散流器送风
- 项目所在地：上海
附件详情
- 通风工程设计说明及施工要求

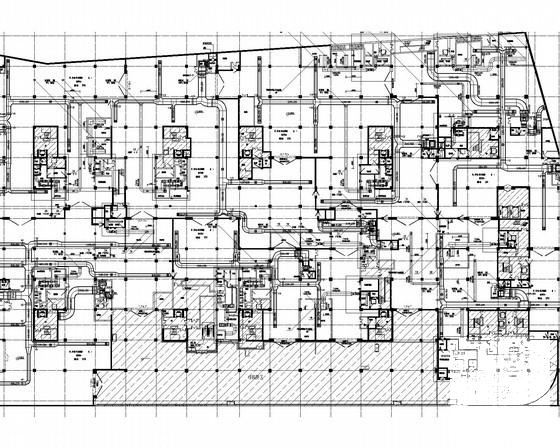

- 战时通风平面图
- 战时进风口部平面图
- 战时进风口部剖面图
- 战时柴油发电机房平面图
- 战时柴油发电机房剖面图
- 系统操作表
- ...
附件详情
一、项目概要：
本项目属地下人防工程,平时为地下三层停车库. 战时共分七个防护单元...
二、战时通风系统设计:
1.战时设置三种通风方式:清洁式,滤毒式和隔绝式。
2.清洁式通风新风量按>5m3/h人计算，清洁式排风利用战时排风风管机械排向室外。
3.滤毒式通风新风量按>2m3/h人计算，滤毒式排风为超压排风...
图纸共20张。

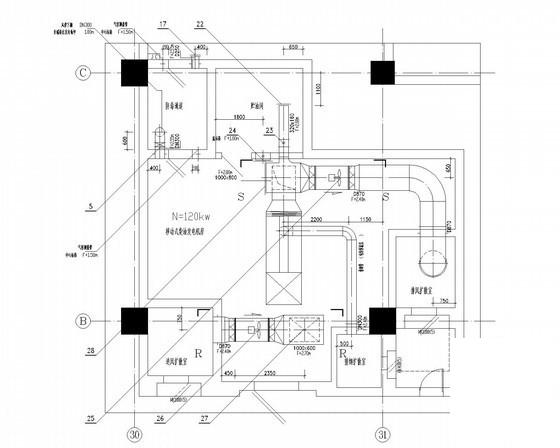

战时柴油发电机房平面图

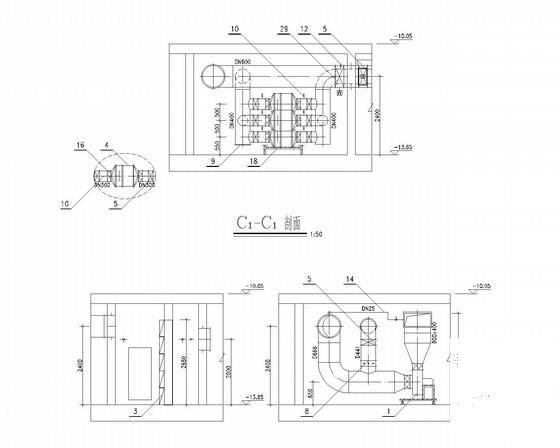

剖面图
战时进风口部平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
人防通风设计 - 1 -
人防通风设计 - 2 -
人防通风设计 - 3 -
人防通风设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-29
- 评论次数：0
- 浏览次数：0
- 文件大小：1.09 MB
- 收藏次数：0
-
文件名称：
附件-995858857085808587898.rar
人防通风设计下载
