示范性学校地下车库人防战时给排水cad平面图

该附件只有一张dwg,具体看详情

一.项目概要

本防空地下室平时功能为地下汽车库，战时共设五个甲类核（常）6级防护单元，战时功能均为二等人员掩蔽所，防化等级为丙级，各防护单元掩蔽人数详见

战时用水量计算表。第三防护单元内战时设有柴油电站，战时负责各防护单元用电。战时各单元清洁区内均设置装配式钢板水箱，人员掩蔽所储存战时人员饮用、

生活及口部洗消用水。水箱供水由市政给水管网引入，战时给水引入管需平时一次安装到位。

二.设计内容

本施工图设计包括防空地下室战时给水、排水设计,及战后各单元出入口受污染房间及其通道的冲洗给水、排水设计。

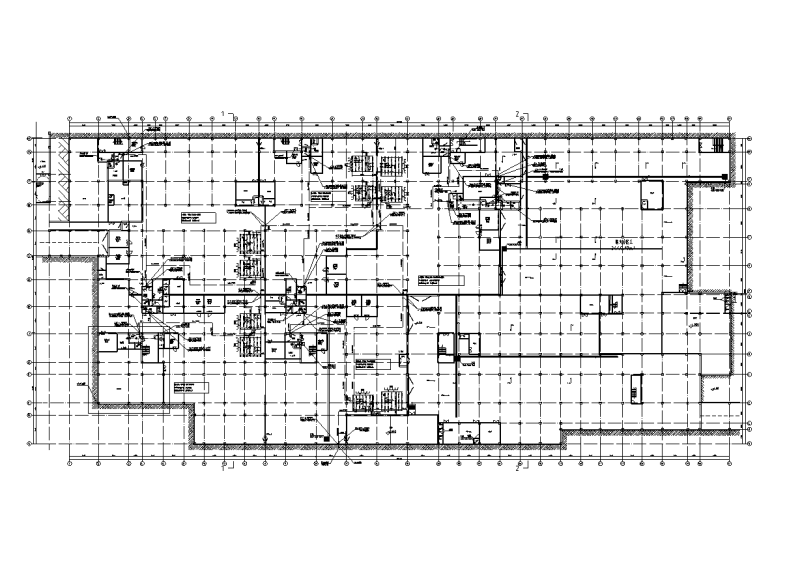

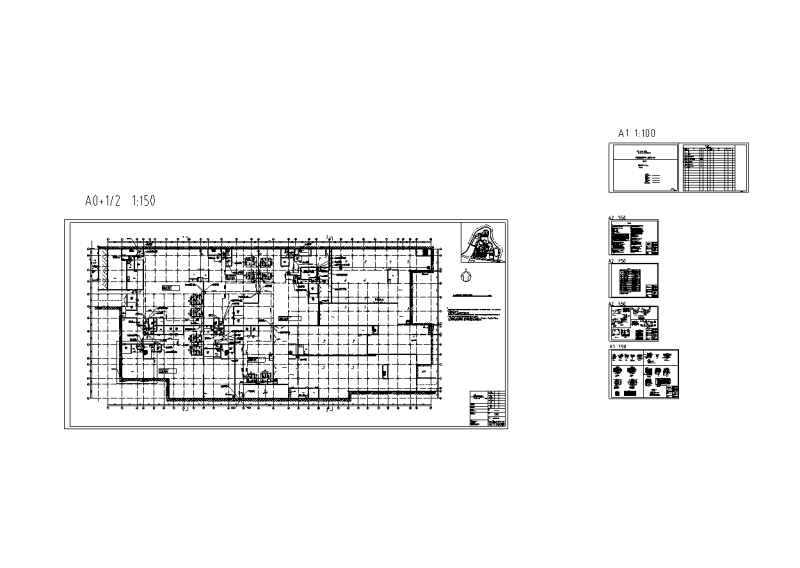

以下是附件的其中一部分截图，共2张，您也可以搜索更多您想要的资源
