一份10层办公楼平战时通风排烟系统设计CAD施工图纸

kack5566 · 发表于 2020-2-27 14:52:39

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：17180平方米
建筑地上层数：10层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：14张
设计年代：近代
设计内容：通风,防排烟
送风方式：散流器送风
项目所在地：安徽

附件详情

设计说明
主要设备表

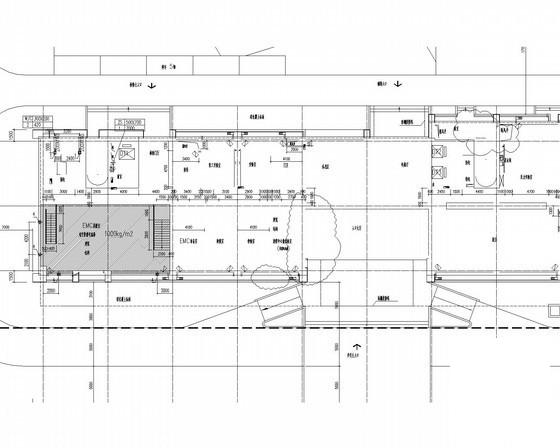

平战结合通风系统平面图

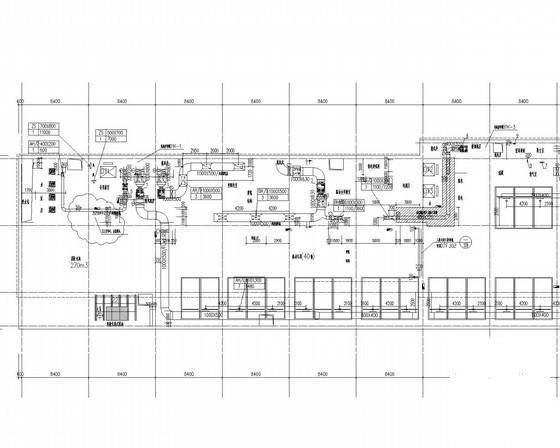

通风系统平面图

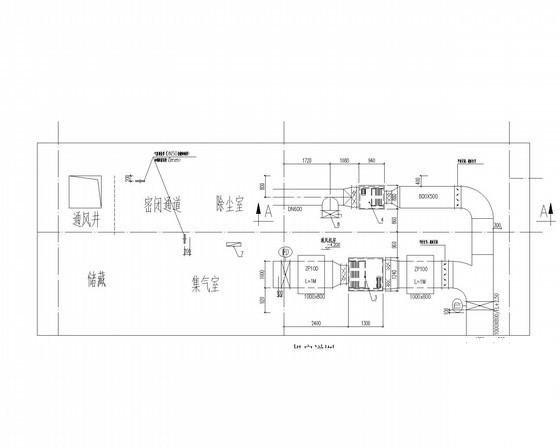

机房详图

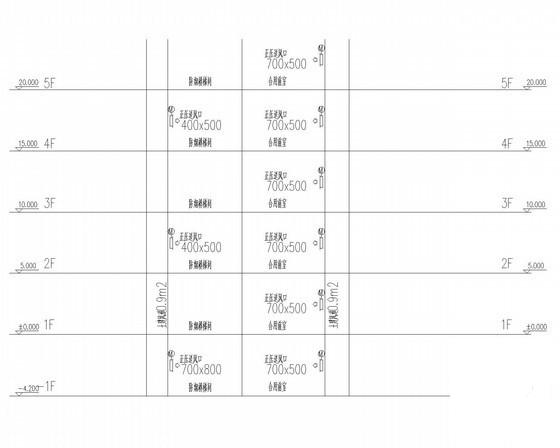

正压送风系统原理图

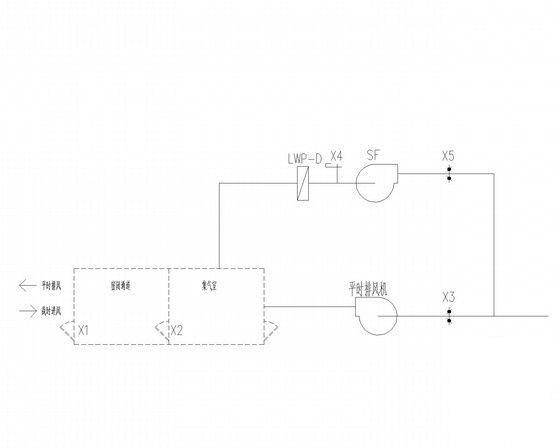

人防通风系统原理图
...

附件详情

一、项目概要：
总建筑设计面积：17180平方米，其中：地上建筑面积14428平方米，地下建筑面积2752平方米，建筑层数:地上10层，地下1层...
二、设计内容：
1.排风/排烟系统。
2. 战时人防通风系统。
3.防烟系统...
三、通风系统：
1.地下车库设机械排风系统，换气次数为6次/时。车道自然补风。
2.水泵房设机械排风系统，换气次数为4次/时。
3.D轴2轴楼梯间及合用前室，分别设置正压送风系统...

图纸共14张。
