一份5层办公楼舒适性空调及通风排烟系统设计CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计面积：10029.55平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计内容：空调,通风,防排烟
• 空调系统：空气-水系统,制冷剂系统
• 送风方式：散流器送风

附件详情

• 设计施工说明
• 每层空调风管平面图
• 每层空调配管及平面图
• ...

附件详情

一、项目概要：
项目为一办公楼，地上五层,地下一层,建筑高度为23.6m,总建筑面积10029.55m2,其中地下52.05m,地上9977.50m2 。建筑耐久年限为70年...
二、设计范围：
一层至五层舒适性空调区域多联机+新风系统设计...
三、空调系统：
舒适性空调区域室内机组主要采用四面出风嵌入式和天花板内置风管式室内机...
四、通风排烟系统：
卫生间考虑由外墙自然通风，若需安装通风器排风，应按不小于10次/小时换气次数选用通风器...

图纸共12张。

空调风管平面图

空调配管平面图

配管平面图

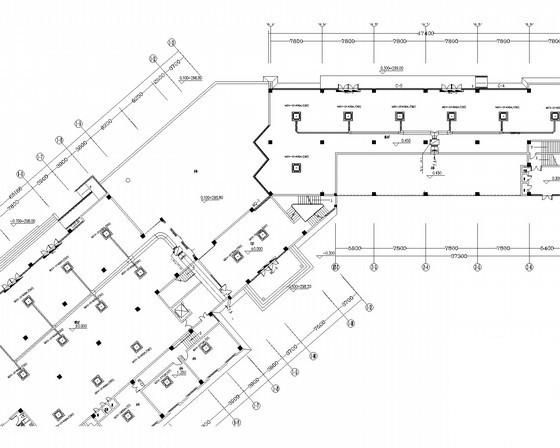

第 1 张图

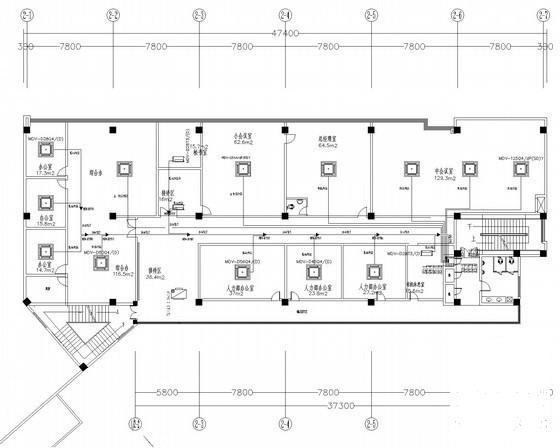

第 2 张图

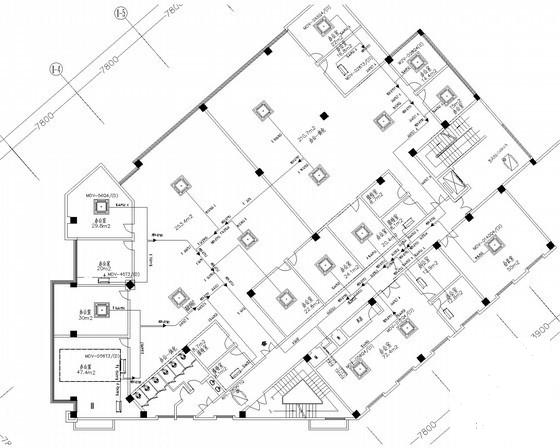

第 3 张图

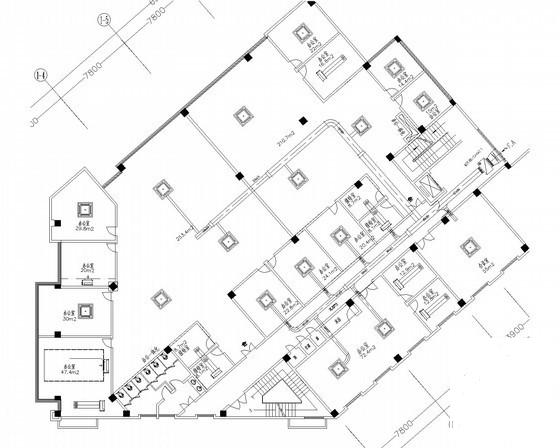

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
