一份15层医院办公楼通风空调及防排烟系统设计CAD施工图纸（医用风机盘管）

kangkang · 发表于 2020-2-27 14:52:36

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：医疗
建筑高度类型：高层建筑
建筑设计面积：60616.13平方米
建筑地上层数：15层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：31张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：电动压缩式冷水机组,溴化锂吸收式机组
空调系统：全空气系统,空气-水系统
水系统：单式泵,定流量,变流量,双管制,异程式
送风方式：散流器送风
项目所在地：安徽

附件详情

设计施工说明
主要材料表
图例表
排烟系统原理图
加压送风系统图

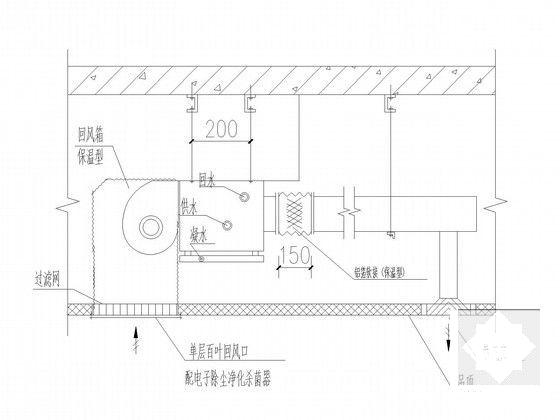

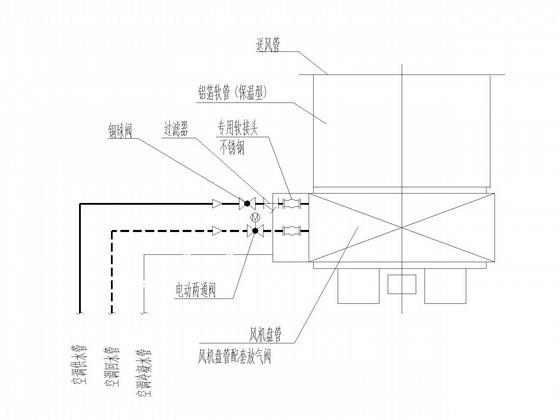

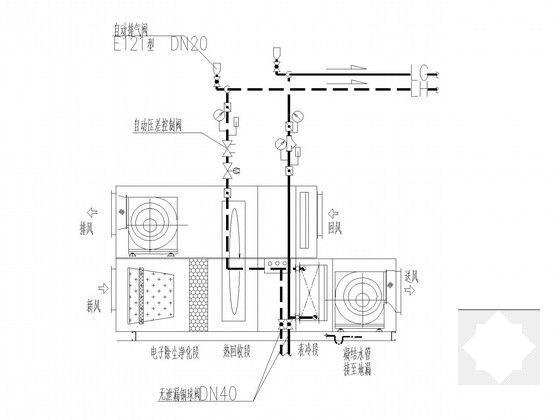

空调设备接管安装大样图

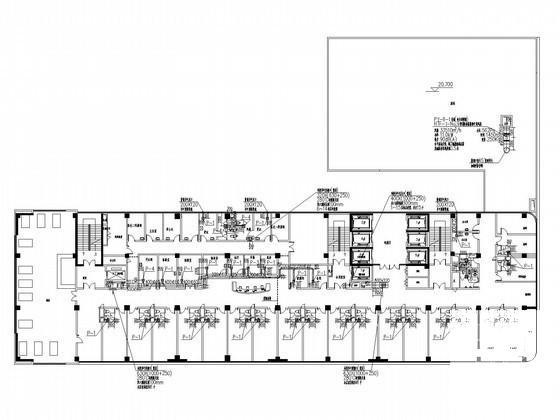

通风及防排烟平面图

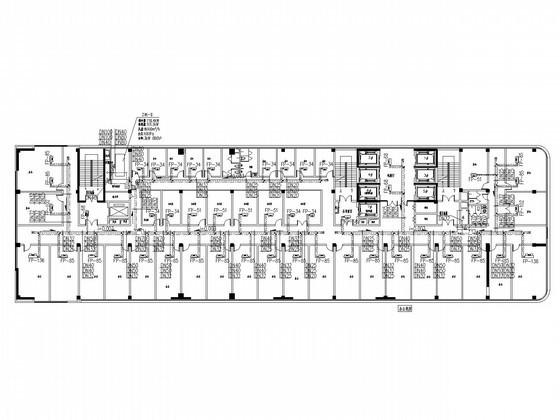

空调水平面图

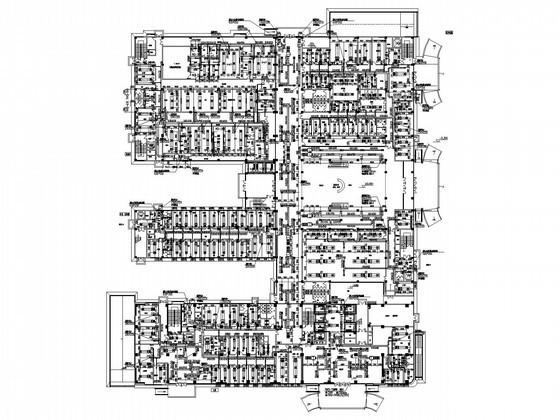

通风及防排烟平面图
......

附件详情

一、项目概要：
该项目为医院办公楼，总建筑面积为60616.13平方米，地下室建筑面积为11162.17平方米，地上建筑面积为49453.96平方米；建筑层数：地上十五层，地下一层，建筑高度为59.60米......
二、冷热源：
1.冷热源由变频热泵多联机系统提供，该区域新风冷热负荷由新风机组承担，新风机组空调水系统部分接至中央空调系统。
2.工程其余空调房间采用中央空调系统。
3.蒸汽型溴化锂吸收机组......
三、空调系统：
1.空调冷水系统采用一次泵定流量（末端变流量）两管制异程式系统。
2.大厅及走道等大空间采用吊装式空气处理机组，气流组织为上送上回。
3.学术报告厅采用全空气系统，组合式空气处理机组设置在屋顶，气流组织为上送上回。
4.其他空调房间采用医用风机盘管或多联室内机加新风的空调方式......
四、通风排烟系统：
1.地下一层变配电站、发电机房设机械排风系统，风机平时排风。
2.地下一层制冷机房设置平时通风、事故排风系统，及排烟系统。
3.防烟楼梯间及其前室、消防电梯前室和合用前室均设机械加压送风系统......

图纸共31张。
