空调计费系统CAD图纸(风机盘管)(dwg)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

设计方法：
1、采用时间能量综合型计费方法方式，在每台风机盘管旁边安装一台分体式采样器C02T，采样器C02T与风机盘管的各档线及末端电动二通阀连接，采集风机盘管的各档位有效运行时间；C02T带有液晶显示的网络温控器，可实现远程开关机、锁定温度、欠费停机、预付费等功能。
2、根据本建筑每层的风机盘管分布情况，每层在弱电井安装一台或两台管理器DM12，对采样器C02T进行分组管理通信，每台管理器DM12下行有4个RS485接口，每个接口最多可带载32个采样器，每台管理器最多带载采样器的数量为64个。
3、管理器DM12对采样器C02T分组管理通信及供电DC24V，采样器的电源线采用RVV2*1.0的线材，通信线采用RVS2*0.75的线材。
……

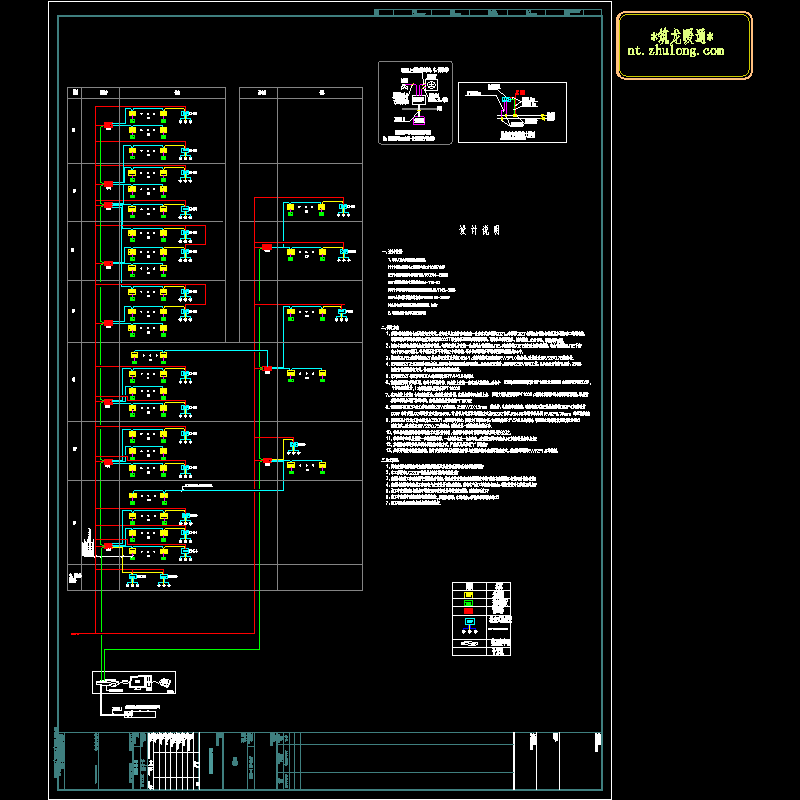

采样器C02T与风机盘管连线示意图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
