病房洁净手术部空调CAD图纸(风机盘管加新风系统)(dwg)

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目二、三层空调夏季设计冷负荷为750KW，冬季设计热负荷为310KW，其中净化空调夏季冷负荷为550KW，再热负荷为250KW，冷源由医院屋顶3台手术室专用风冷热泵提供，热源由设置在设备层汽-水换热器提供；其余普通空调部分与病房合用一个空调水系统。二、三层净化空调供回水采用四管同程式，冷冻水供水温度7°C，回水12°C，热水供水60°C，回水50°C；其余普通空调部分采用双管同程式，空调供回水管道由医院接至相应楼层。加湿采用电动干蒸汽加湿器加湿，蒸汽由医院锅炉房提供至设备层。二层手术部非洁净辅助用房采用风机盘管加新风系统；三层电梯厅、家属等待、污物走道、污洗间等采用风机盘管系统。二层、三层洁净手术室及洁净辅助用房采用全空气净化空调系统，系统设三级过滤，为使洁净手术部处于受控状态，保证洁净手术部整体控制及灵活使用，设计集中新风处理系统，保证手术室手术和非手术时的正压控制。

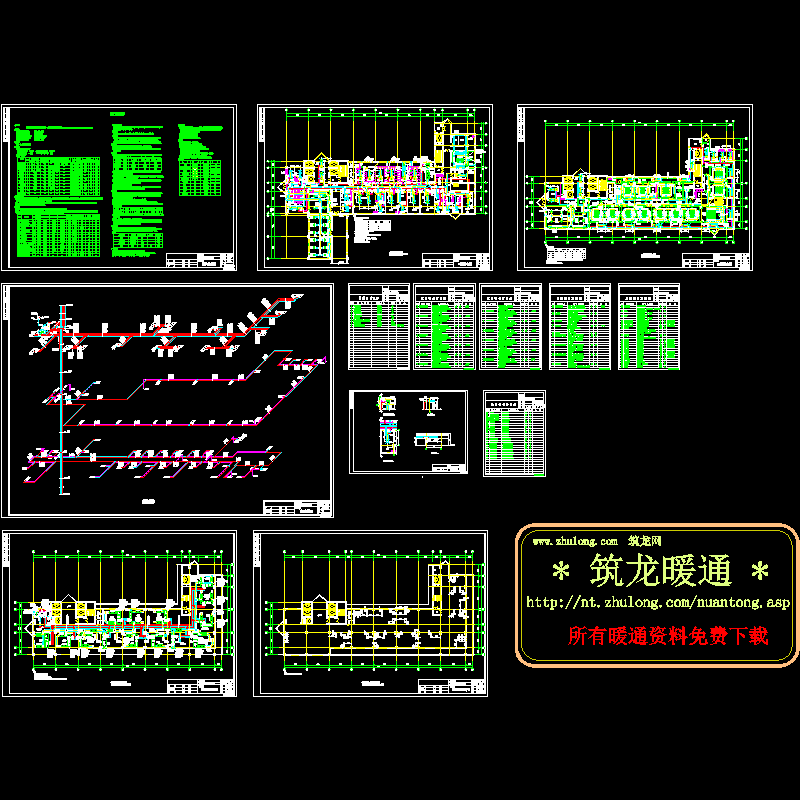

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
