特需病房楼暖通CAD施工图纸(风机盘管加新风系统).dwg

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目为区医院特需病房楼暖通全套施工图,设计内容: 楼内通风,空调设计.地下室的采暖通风设计。 　　空调设计:空调方式采用风机盘管加新风系统，走廊送新风，冷媒由设在室外的空调冷冻机房供给， 热媒由市政供热管网供给。新风机组设于二层，夏季供冷风，冬季供热风。 　　采暖设计：一楼大厅采用低温地板辐射采暖，供回水温度为60/50℃，温差为10℃，与空调 　　供回水为一个系统。卫生间、淋浴及其他采暖房间采用散热器采暖，系统为双管中供形式，采暖干管安装于一层梁底，供回水温度为95/70℃，温差为25℃，由区域锅炉房提供。

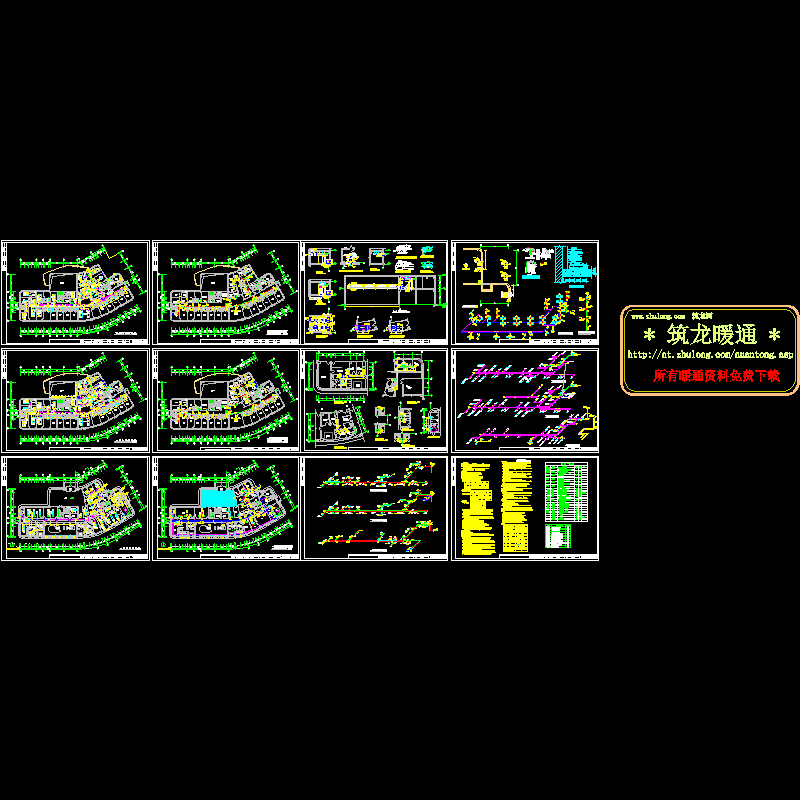

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
