5850平米2层地下车库人防通风排烟系统设计施工CAD图纸
- 设计说明：有
- 建筑类别：其他
- 建筑高度类型：多层建筑
- 建筑设计面积：5850平方米
- 地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：23张
- 设计年代：近代
- 设计内容：通风,防排烟,人防
- 送风方式：散流器送风
- 项目所在地：河北
附件详情
该项目位河北省，是一个地下车库建筑，地下二层，建筑面积约5850平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，人防部分平时通风排烟平面图，人防通风平面图，人防部分平时送、排风机房平、剖面图，战时送风机房平、剖面图，移动电站通风平面图，人防口部详图，通风排烟平面图等...

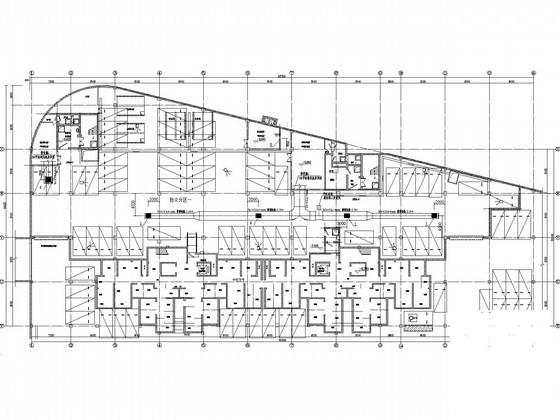

人防战时通风平面图

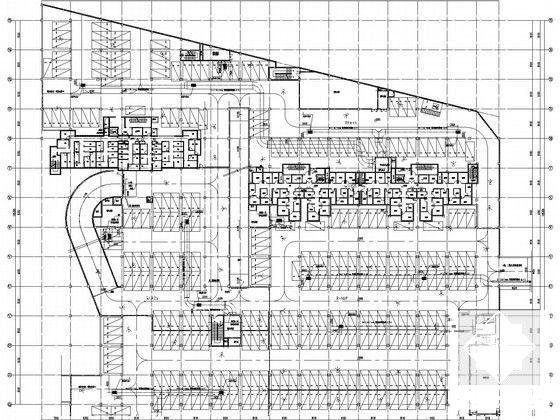

地下一层通风排烟平面图平面图（一）

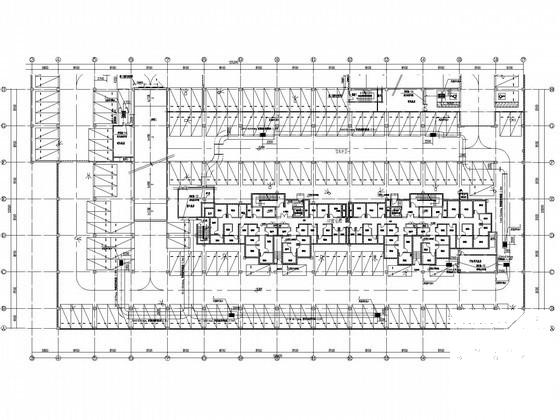

车库地下一层通风排烟平面图（三）
防护单元一次要出入口平面图
车库地下一层通风排烟平面图（二）
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
地下车库排烟设计 - 1 -
地下车库排烟设计 - 2 -
地下车库排烟设计 - 3 -
地下车库排烟设计 - 4 -
地下车库排烟设计 - 5 -
地下车库排烟设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：9.03 MB
- 收藏次数：0
-
文件名称：
附件-995858098079857058897.rar
