地下3层人防通风设计CAD施工大样图2019.9

项目概要：

1、本项目用地位于位于位于深圳市。本项目人防类别为甲类常六级核六级二等人员掩蔽所，位于地下三层，设两个防护单元，设计人防面积约3921.82平方米。该项目为一栋五层的多层办公楼，地下室三层。人防区域位于地下三层。

2、战时人员掩蔽单元平时为汽车库。

3、战时人防防护单元防化级别为丙级。

设计范围：

该项目防空地下室的人防通风设计。

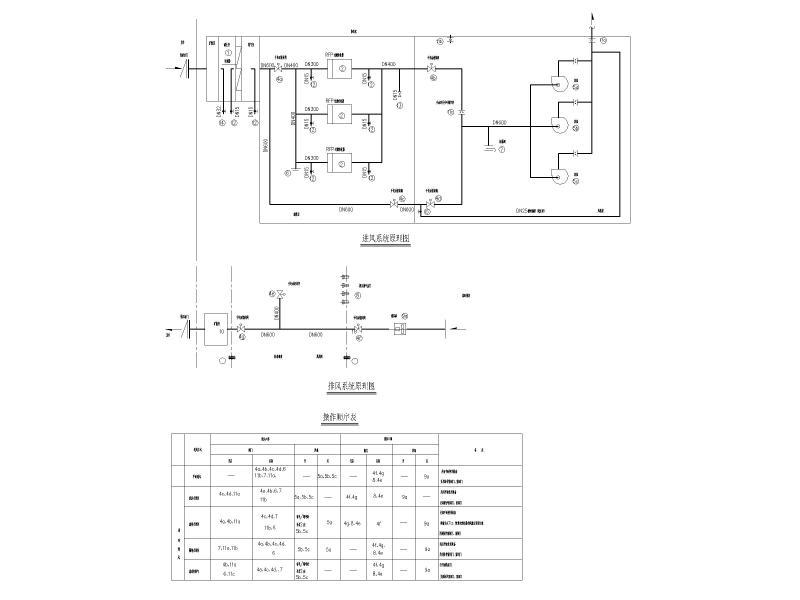

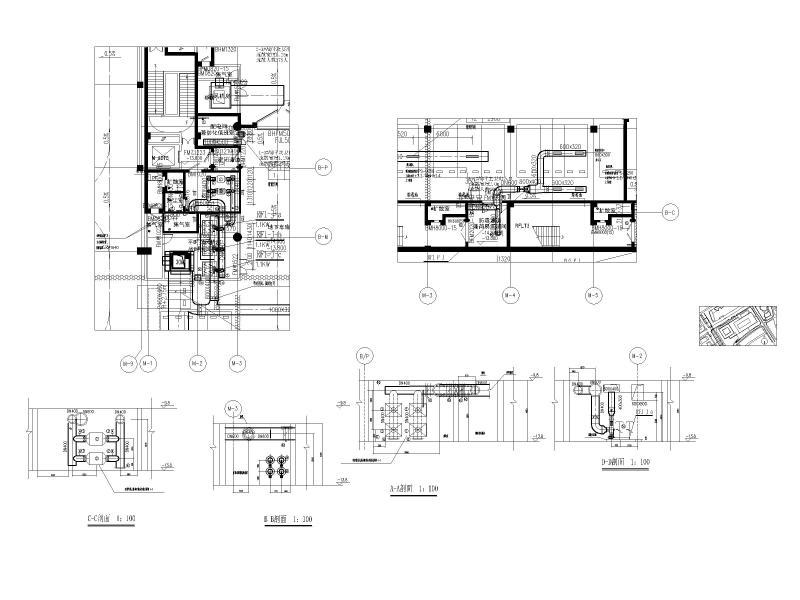

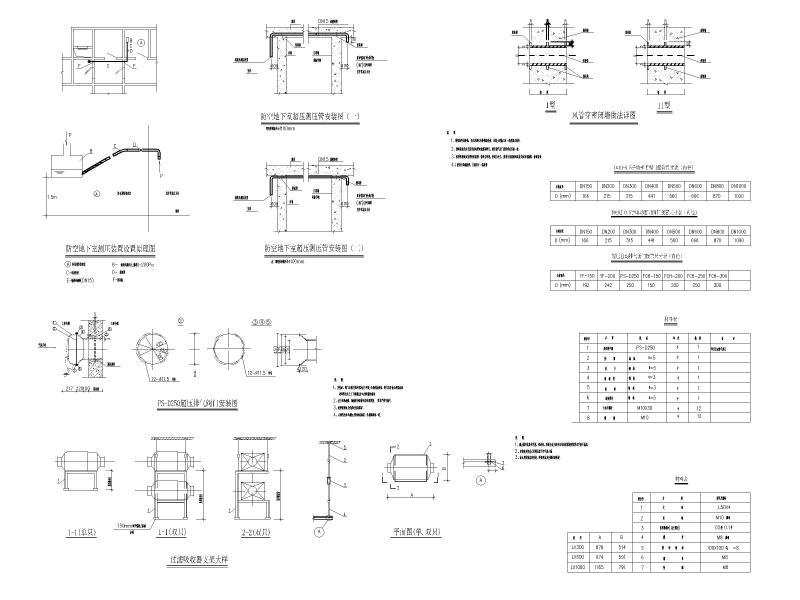

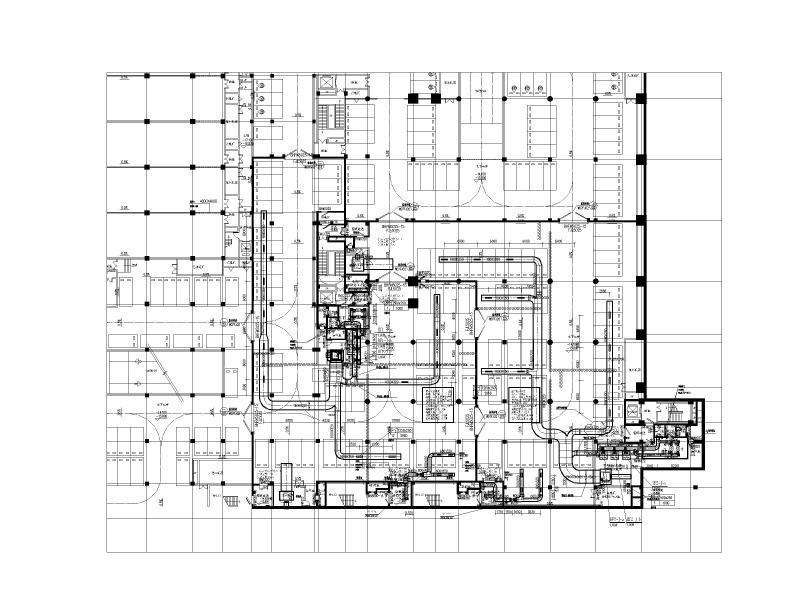

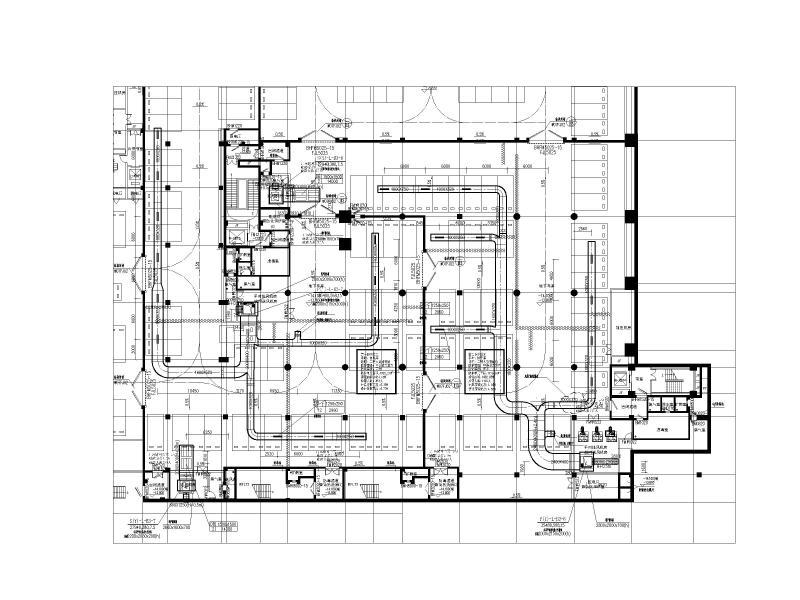

部分图纸展示：
