34层住宅楼通风排烟及人防设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:34层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:74张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,人防
  • 冷热源:空气调节器

附件详情

  • 通风及防排烟设计说明
  • 人防通风设计说明
  • 主要设备表
  • 负荷计算参数及统计

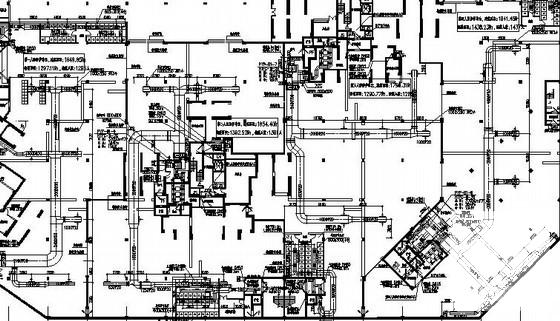

  • 地下一层平时 通风防排烟 平面图
  • 地下一层 战时人防通风 平面图

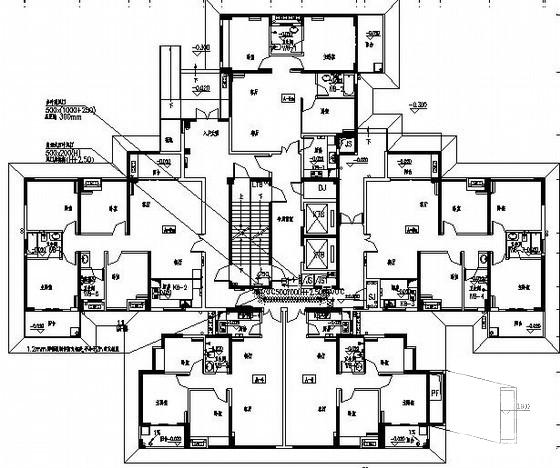

  • 综合楼通风防排烟平面图

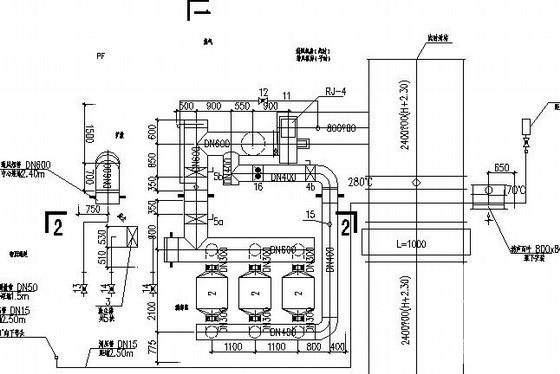

  • 风机房大样图
  • 地下车库通风防排烟平面图

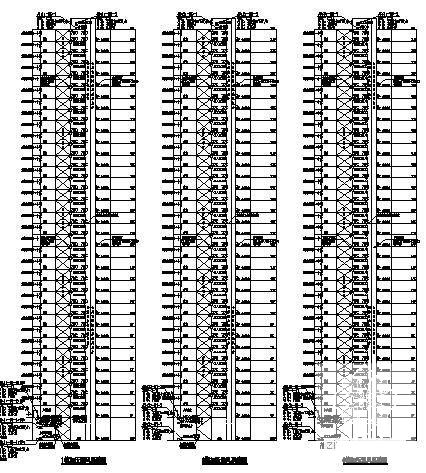

  • 加压送风系统图

附件详情

一、项目概要:
该项目位于福建省福州市,建筑物包括第1~4栋、6栋34层高层住宅,一栋三层的综合楼及地下车库。住宅建筑高度为98.6米,综合楼建筑高度为11.4米,地下一层设车库及设备用房,车库分为四个防火分区。设人防地下室,其人防建筑面积合计为7609.49平方米,该项目属一类高层居住建筑。
设计范围为:地下室和1~4栋、6栋及综合楼住宅及综合楼的通风和防排烟,人防工程通风设计。
二、资料介绍:
1、通风系统设计:
住宅、配套用房均考虑采用分体空调机。综合楼采用分体柜机,由建筑专业考虑预留室外机位置,给排水专业考虑预留凝结水管,电气专业预留插座和电量,业主根据实际需要自行配置。
2、防排烟设计:
(1)1~4栋每个核心筒设置一个剪刀楼梯间,共4个防烟楼梯间分别采用机械加压送风的防烟措施。剪刀楼梯间加压送风系统地下与地上分开设置,地上部分正压送风系统采用分段送风方式,管井在第十八层标高处封堵,将楼梯间分为上下两段分别加压。地下每个剪刀楼梯间设置两个加压送风系统,风口分别设置。
(2)消防电梯(合用)前室
1~4栋每个核心筒有1个消防电梯合用前室,采用机械加压送风的防烟措施,地上与地下采用分段送风方式,管井在第十八层标高处封堵,将合用前室管井分为上下两段分别加压......
(3)地下室
地下室设备房:地下室柴油发电机房及变配电房采用气体灭火方式,故此房间无需消防排烟系统,而通过该房间隔墙的通风管设防烟防火阀,在火灾灭火时自动关闭,以保持该类房间的密闭灭火状态....
(4)地下室汽车库排烟系统与平时通风系统分别设置。排烟量按6次/h计算,按实际层高,补风量按排烟量的50%以上计算。排烟风机选用柜式离心风机....
(5)综合楼部分
综合楼房间利用房间的可开启外窗自然排烟,可开启外窗面积不小于房间面积的2%~5%。综合楼二三层内走道超20m,按照《 建筑设计防火 规范》要求,设置机械排烟设施,排烟风机布置于屋面上,每层设置一个多叶排烟口,使得最远排烟点距排烟口的距离小于30m......
3、人防通风设计
战时滤毒通风时,各防护单元的室内应保持不小于30Pa的超压,战时在各防护区内的防化值班室均设置防化测压装置一套。战时电站内柴油发电机组(120KW/台) 的排烟管在室内部分应作保温处理......

,图纸共74张。

地下一层(战时)人防通风平面图

防护单元进口布置图

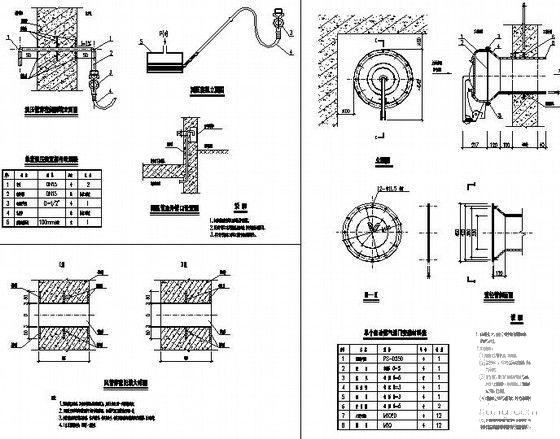

装置大样图

加压送风系统图

系统施工图
