高层公寓空调通风系统设计施工CAD大样图（人防设计）

一、项目概要：

该项目位于浙江省，是一个高层公寓建筑，地上19层，地下2层，地下二层为汽车库（兼六级人防工事）和设备用房；地下一层为汽车库；一层、二层、三层为商场；四层为物业用房；五～十九层为公寓。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调通风平面图，剖面图，屋顶空调机组大样图，人防进、排风口部大样图，人防通风系统图、大样图，风系统图，冷冻水系统图等...

二、空调系统：

1.冷热源：采用风冷模块式冷热水机组...

2.风系统：采用低速单风道全空气系统，风机盘管加新风系统...

三、 通风防排烟 系统：

通风系统：

地下二层变配电间设有机械送排风系统，换气次数为 8次/时。

地下二层水泵房设有机械送排风系统，换气次数为 6次/时。

地下二层汽车库设有机械送排风系统，换气次数为6 次/时...

防排烟系统：

地下二层汽车库设有机械排烟系统，排烟量按最大防烟分区面积的20m3/m2*h 计算，并考虑排烟量的50%的补风量;

地下二层水泵房设有机械排烟系统，排烟量按水泵房面积的20m3/m2*h 计算，并考虑排烟量的50%的补风量....

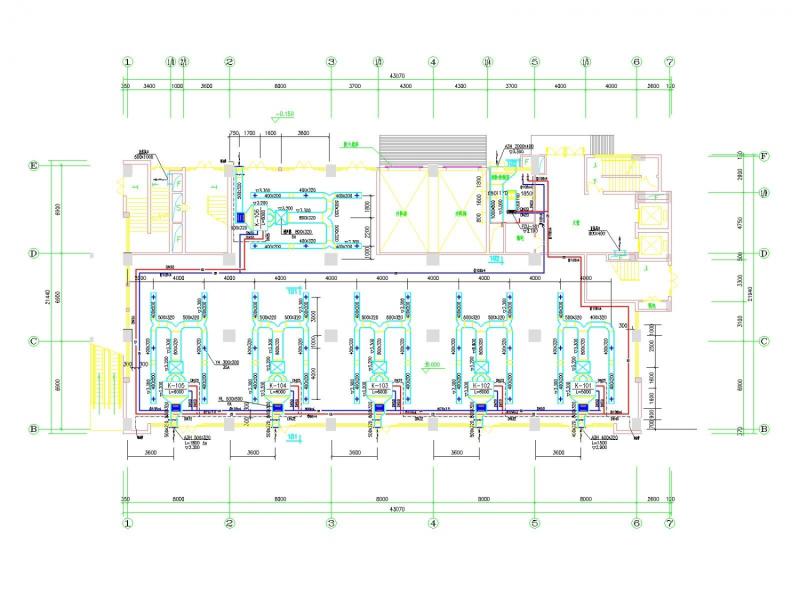

一层空调通风平面图

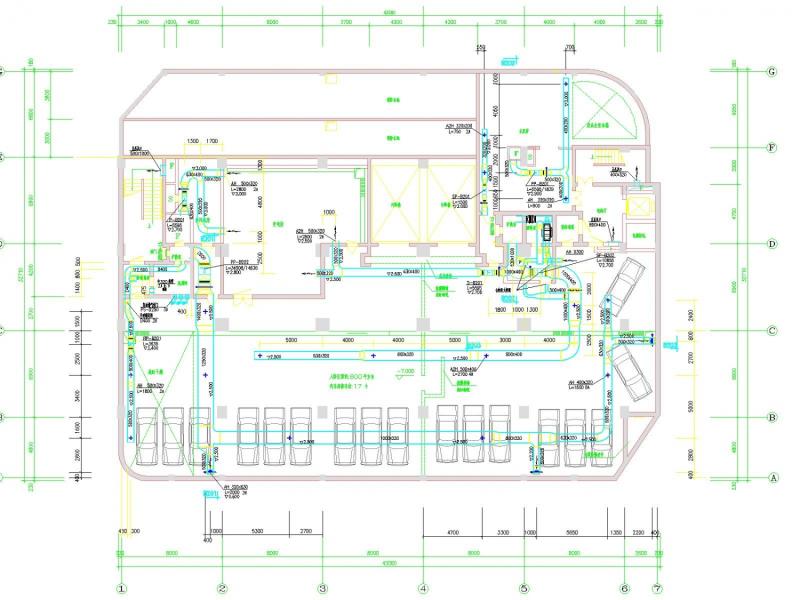

地下二层空调通风平面图

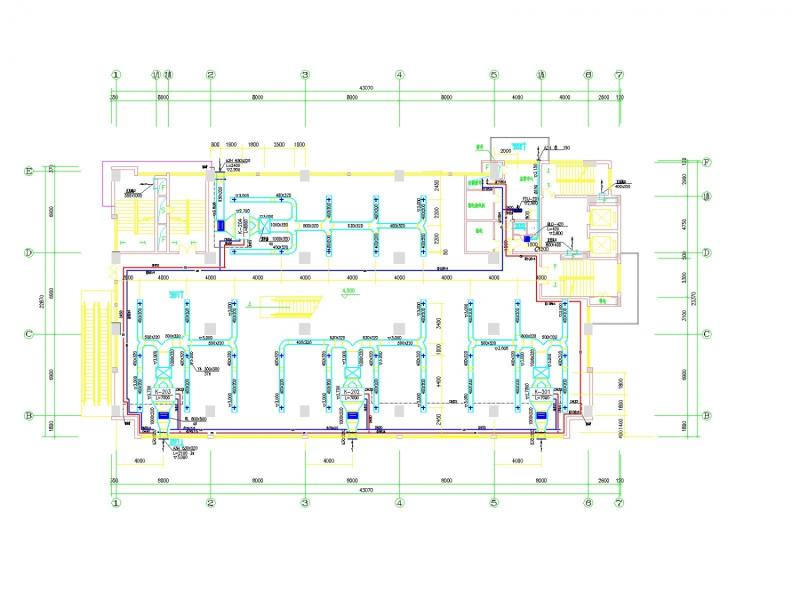

二层空调通风平面图

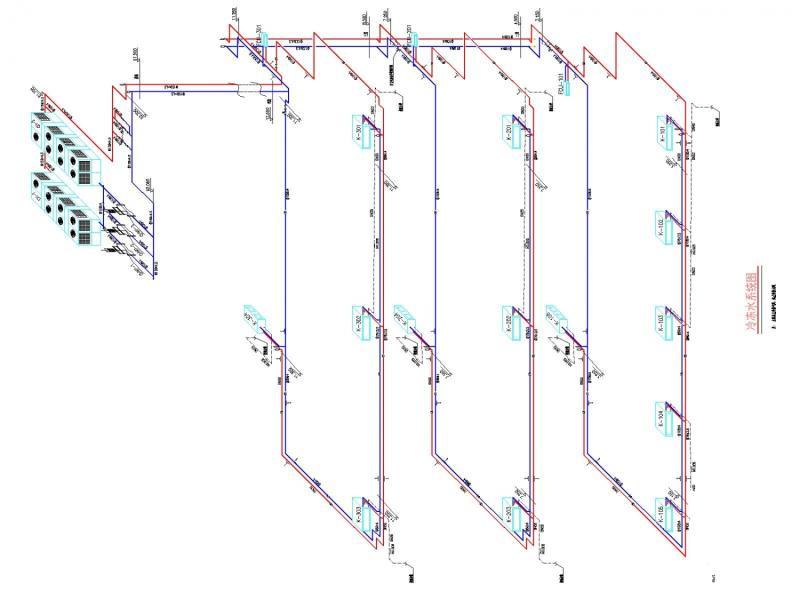

冷冻水系统图
